刚玉砖的性能及应用

编辑   瑞道小编

        氧化铝的含量大于90%、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重软化开始温度(大于1700℃)。很好的化学稳定性,对酸性或碱性渣、金属以及玻璃液等均有较强的抵抗能力。热震稳定性与其组织结构有关,致密制品的耐侵蚀性能良好,但热震稳定性较差。

       氧化铝的含量大于90％、以刚玉为主晶相的耐材制品。很高的常温耐压强度(可达340MPa)。高的荷重软化开始温度(大于1700℃)。很好的化学稳定性,对酸性或碱性渣、金属物以及玻璃液等均有较强的抵抗能力。热震稳定性与其 结构组织有关,致密制品的耐侵蚀性能良好,但热震稳定性较差。分为烧结刚玉砖和电熔刚玉砖两种。可分别用烧结氧化铝和电熔刚玉作原料或Al2O3/SiO2比高的铝矾土熟料与烧结氧化铝配合,采用烧结法制成。也可用磷酸或其他黏结剂制成不烧刚玉砖。主要用于钢铁行业高炉和高炉热风炉、炼钢炉外精炼炉、滑动水器、 玻璃窑炉以及化工石油等高温窑炉等。

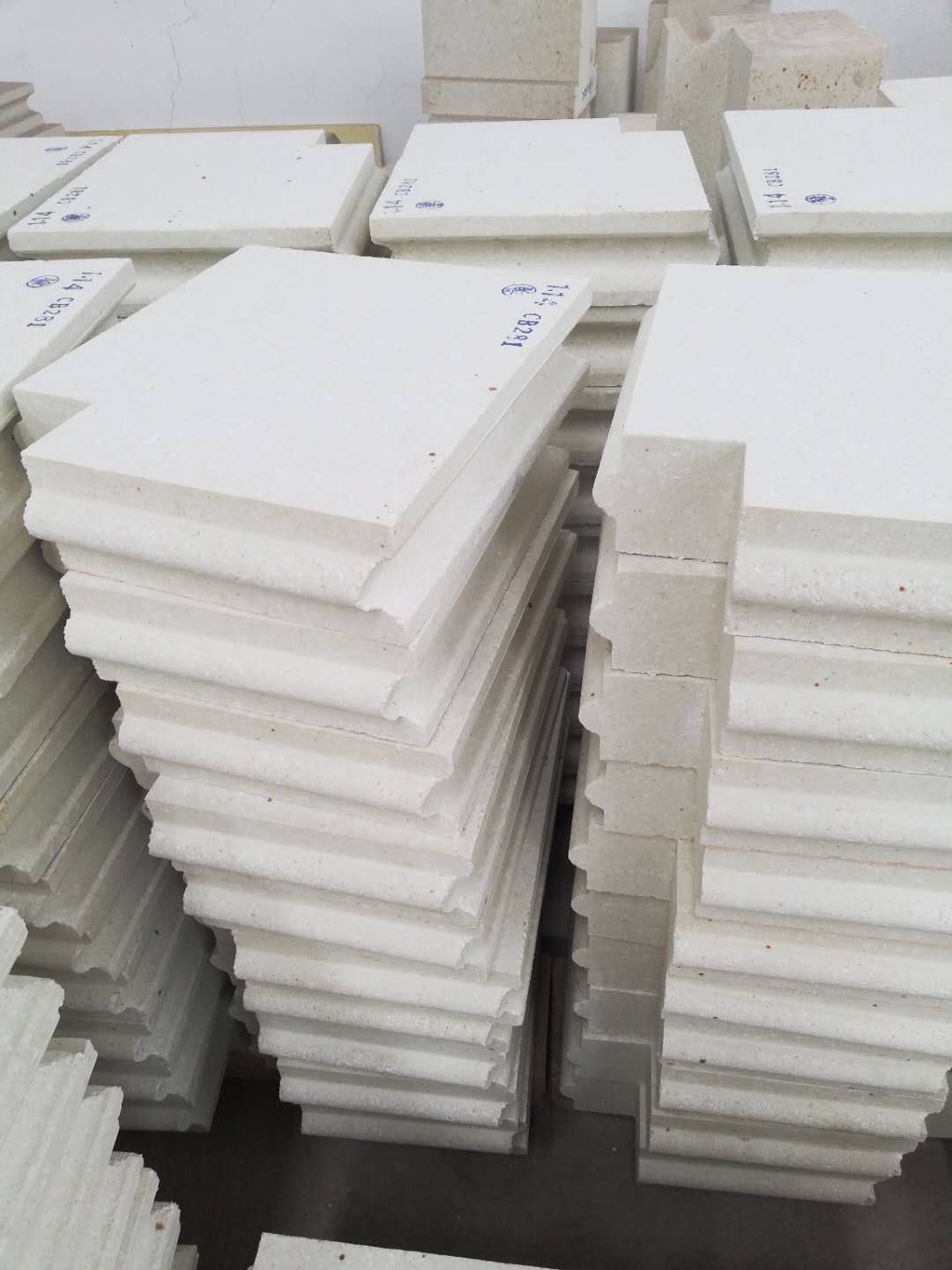

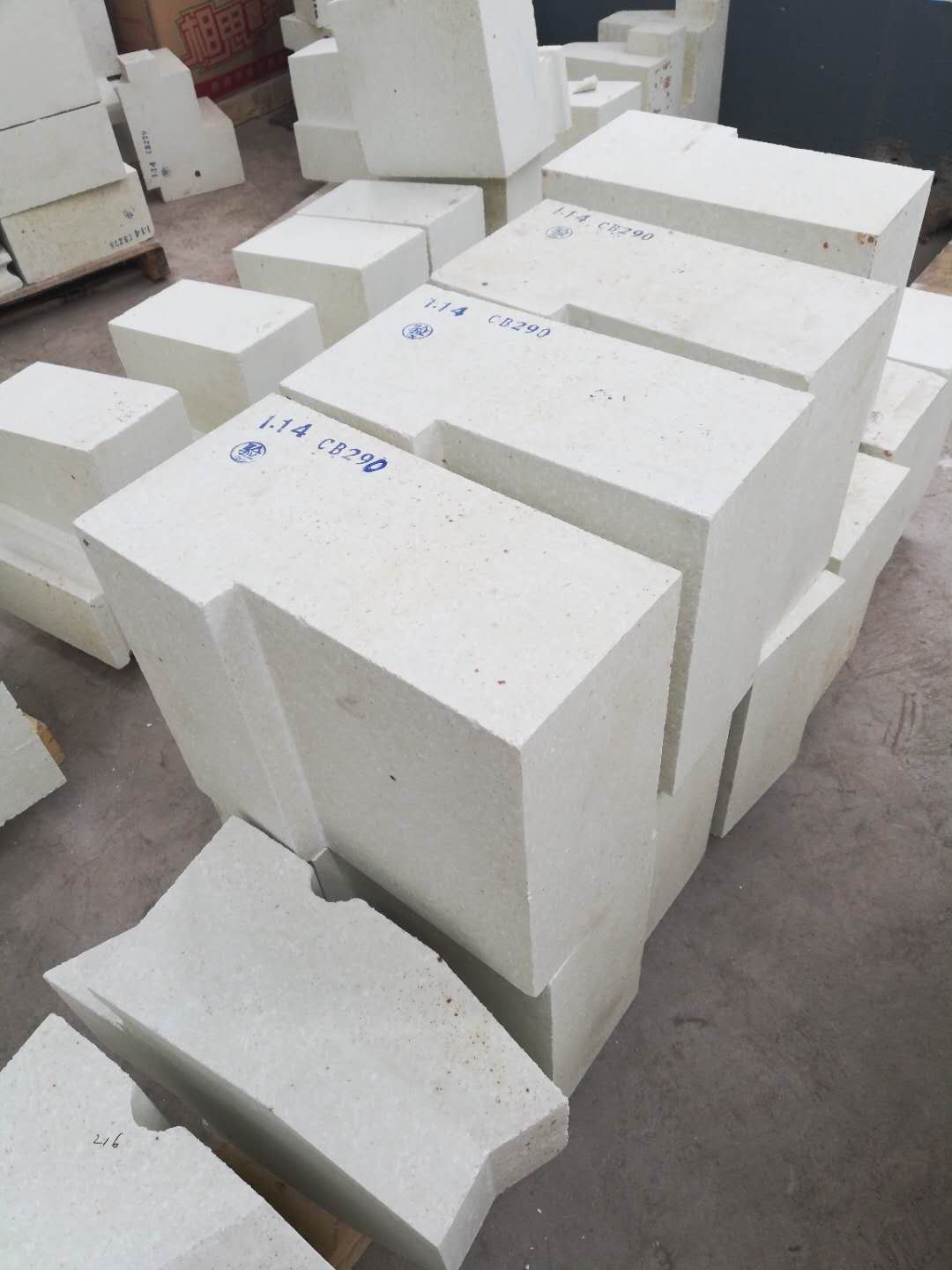

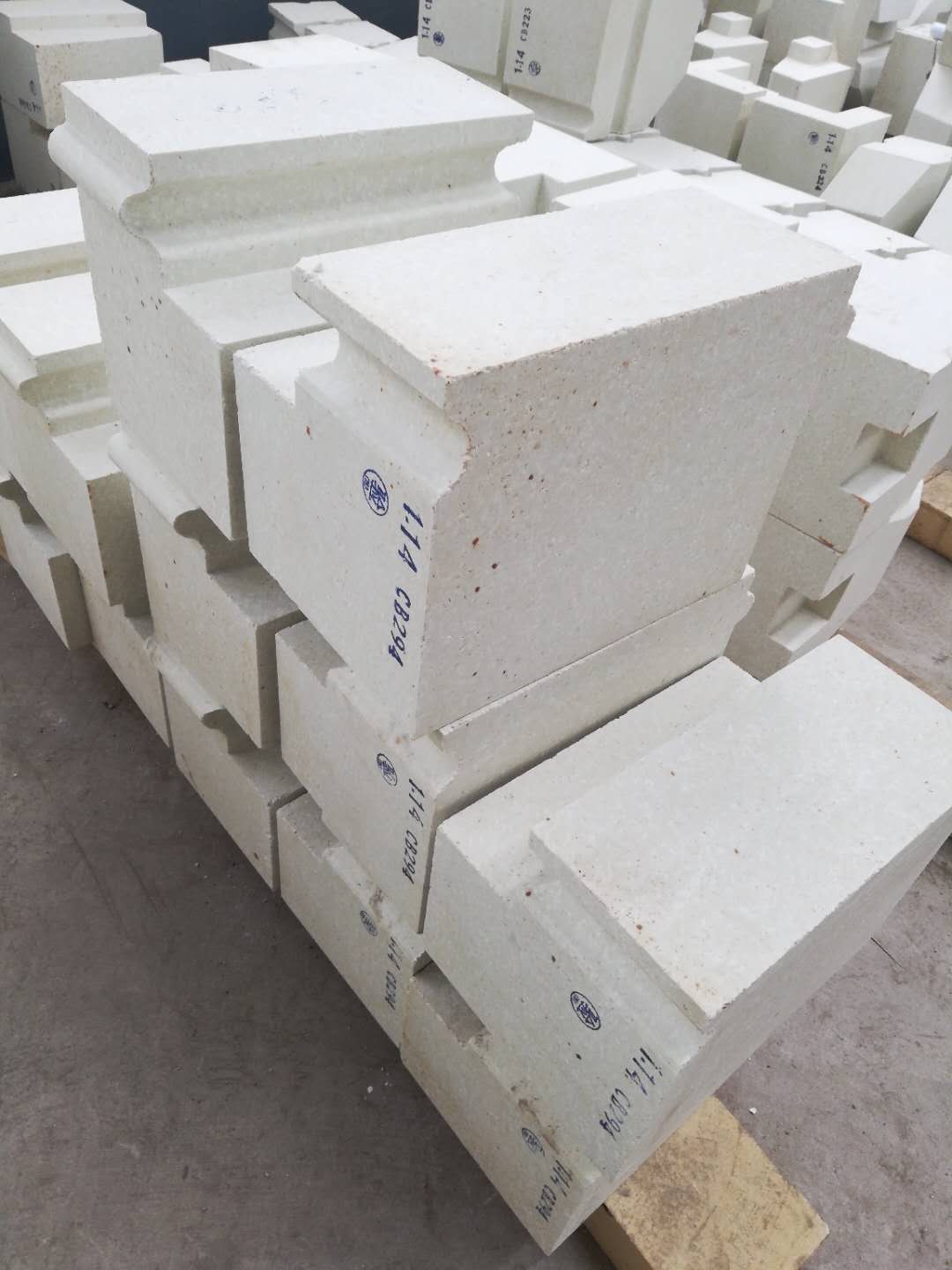

        熔铸刚玉砖将氧化铝原料配合料在高于熔融温度下熔化后，浇注在预制的耐火模型中，经过冷却固化使结晶发育长大而形成的制品，淄博电容刚玉砖批发市场，Z后可机械加工成所需的形状、尺寸。熔铸刚玉砖用的原料主要是工业氧化铝和石英砂。配合料由工业氧化铝97%（要求Al2O3含量大于等于98.5%）和石英砂3%，并加入少量外加剂，在轮碾机上经过30-40min混合而成。在不加外加剂的情况下，熔炼炉熔池温度要达到2200-2300度，刚玉砖，在这种情况下熔体有很大的膨胀，在浇注冷却后必然产生很大的缩孔，难以获得致密均匀地铸件；同时由于氧化铝熔体的粘度很低，淄博电容刚玉砖批发厂家，结晶能力很强，来不及排气就凝固，也会使铸件形成大量微孔。为了减少熔铸砖的缩孔，需要在配料中加入少量的外加物，以降D熔化温度，进而降D熔体的体积膨胀。根据产品类型别来添加不同的物料。
