为啥叫刚玉质浇注料？刚玉质浇注料都有哪些特点及组成成分？主要是指高温主晶相为刚玉相（a-AL2O3）为主的耐火浇注料，它是一种G档耐火材料。具有较高的耐火温度、耐磨性和结构强度，是高温工业窑炉接触溶液或耐磨层常用的一种浇注料。

　　首先刚玉质耐火浇注料是采用特级高铝矾土熟料电熔刚玉为主要骨料和粉料，加入纯铝酸盐水泥结合剂和多种外加剂成分配置的不定型耐火材料。

　　①特级高铝矾土熟料。主要是指AL2O3含量在85%以上的铝矾土生料经高温煅烧后的熟料，在破碎成不同各大小的颗粒料。采用它配置的刚玉浇注料高温主晶相以刚玉相为主，含有少量的莫来石晶性和玻璃相。

　　②电熔白刚玉。它是以工业氧化铝或煅烧氧化铝为原料，在电弧炉内高温融化而成，AL2O3含量在98.5%以上，呈白色，晶体巨D，多孔，显气孔率6%-10%，主晶相是a-AL2O3，晶体为长条形或菱形。

　　③电熔致密刚玉。是以工业氧化铝为原料，加入外加剂后在电弧炉内熔融而成，外观为灰色、灰黑色或灰白色，AL2O3含量大于98%，显气孔率小于4%，体积密度为3.8g/cm3，它是一种新G档耐火原料，耐酸、耐碱、高温下体积稳定，具有颗粒致密、气孔率低等特点。

　　④电熔亚白刚玉。它是在还原气氛和控制的条件下，由轻烧的特级或一级铝矾土熟料在电弧炉内熔融时，加入还原剂（碳）沉降剂（铁屑）以及脱碳剂（铁磷），脱除SIO2FE2O3和TIO2等杂质，熔炼后得到的一种刚玉材料。al2o3含量在98%左右，呈灰色、灰黑色或灰白色，显气孔率小于4%，体积密度大于3.8g/cm3以上。

　　⑤电熔棕刚玉。它是在天然高铝矾土轻烧料和碳材料加入少量铁屑在2000℃左右的电弧炉内熔炼，脱除杂质后得到的棕色刚玉材料。AL2O3含量在94.5%-97%，体积密度大于3.9g/cm3。不管采用哪种主材料为骨料，都需要破粉碎成不同大小的颗粒，采用粗中细粉料按照一定的比例混合，加入结合剂和多种外加剂（硅微粉、减水剂、防爆纤维等）才能配置成浇注料，浇注料配置好后需要浇注样块在各种设备下测耐高温性、强度、抗折强度、重烧变化率等多种实验，合格后才可以进行量产。

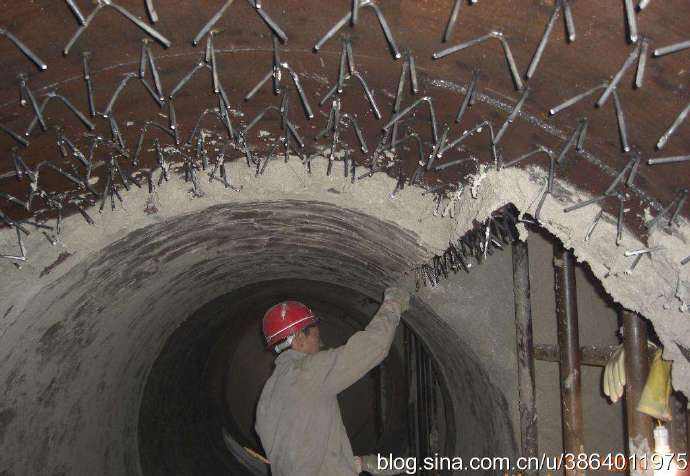

　　刚玉质浇注料之所以有这么多特性和组成成分，因为它的使用条件要求 苛刻，一般都用在锅炉的相火区域，炉膛的内衬空间。这个区域对浇注料要求标准 之高，是别的浇注料不可代替的一种高端产品。
