耐火耐磨胶泥是用耐火粉料加入无机或有ji结合剂配制而成，根据砌筑耐火砖的材质，选择理化性能与耐火砖相似的耐火粉料，以满足不同材质耐火砖的砌筑。耐火耐磨胶泥是由耐火料、载液、分散剂、无机结合剂配制而成的一种无机粘结剂，这种粘结剂在被粘合物体表面形成良好的化学结合力，不仅粘结牢固，并具有优良的耐热性能。粘结剂粘度根据施工方式不同，可随时进行调整，以满足炉衬的施工要求。常温下粘结剂即可达到施工要求的强度。

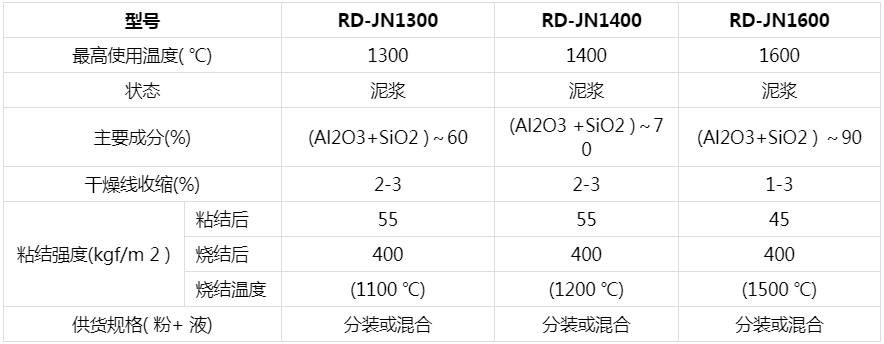

【产品特性】
耐高温；
与纤维的耐温度匹配、结合强度高；
烧结后对纤维无损伤、干燥和烘烤收缩小；
良好的抗化学侵蚀性能和抗风蚀能力；
高温条件下化学性能稳定，保水性好，施工方便。
【产品应用】
1．耐火砖，轻质保温砖，纤维制品与纤维制品之间的粘结；
2．纤维制品与耐火砖壁（或耐火混凝土壁面）间的粘贴；
3．纤维制品与炉壳钢板表面的粘贴。
瑞道提供订购各种材质耐火浇注料、高强耐磨浇注料、高铝耐火浇注料等不定型耐火材料。咨询热线：18738123006（VX）
1．耐火砖，轻质保温砖，纤维制品与纤维制品之间的粘结；
2．纤维制品与耐火砖壁（或耐火混凝土壁面）间的粘贴；
3．纤维制品与炉壳钢板表面的粘贴
常见问题一： | 锚固件脱落造成浇注料成片脱落。锚固件在浇注料使用过程中起到与容器壁紧密贴住、保持浇注体整体性和增加浇注料抗折的作用。在浇注料成片脱落的部位，通过检查发现，很多地方都是锚固件连根脱落，光溜溜的仅仅残留一些焊点印迹，很明了是由于扒钉在焊点处开焊才造成了浇注料成片的脱落。 |
解决措施：正确选择锚固件材质和焊条材质、避免锚固件脱落。由于窑设备钢板、锚固件、焊条材质不相同，在使用受热时各个部位热膨胀量不一致，产生较大的热应力，容易导致焊点开裂，从而造成锚固件与浇注料一起脱落。因此，选择锚固件和焊条时应注意一定要与窑设备的钢板材质一样，避免焊点因膨胀量不同而开裂。 | |
常见问题二： | 温度的反复剧烈变化造成耐火浇注料很快损坏。浇注料的热震稳定性能较差，剧烈的温度变化很容易使之损坏。 |
解决措施：提高耐火浇注料的热震性能或采用热震稳定性更好的浇注料。 | |
常见问题三： | 施工原因。耐火浇注料都有一套严格的施工要求，必须按此要求施工，才能保证浇注料的良好物理性能。要控制好加水量，加水量对浇注料强度的影响很大；二是要预留膨胀缝（一般应每隔约1.5m留膨胀缝），必然在升温时产生很大的膨胀力。 |
解决措施：提高质量，提高热容量，降低温度波动变化量。浇注料的内部热应力是由于浇注体热量的较大变化造成的，提高质量和热容或者降低使用中的温差，都可以使相同传热条件下的浇注料热量变化梯度变缓，大幅度减弱热应力的破坏。 | |
常见问题四： | 窑的不正常使用。在点火或停窑以及窑皮脱落等其它生产不正常情况下，常常出现温度的急剧变化，使浇注料产生较大的内应力，因热疲劳而损坏。 |
解决措施：在耐火浇注料施工前，必须对工作区域及周围环境围起来保持干净，以防不净的物质污染耐火材料，施工用工具和设备也应保持清洁。 | |
注意事项： | 在实际的生产过程中，我们遇到的问题可能远远不止以上所提到的这些，但是他们往往都有着某些联系，应根据具体情况灵活运用措施处理问题，发挥耐火浇注料的使用！ |
