耐高温轻质粘土砖指标特性及制作工艺使用优越性

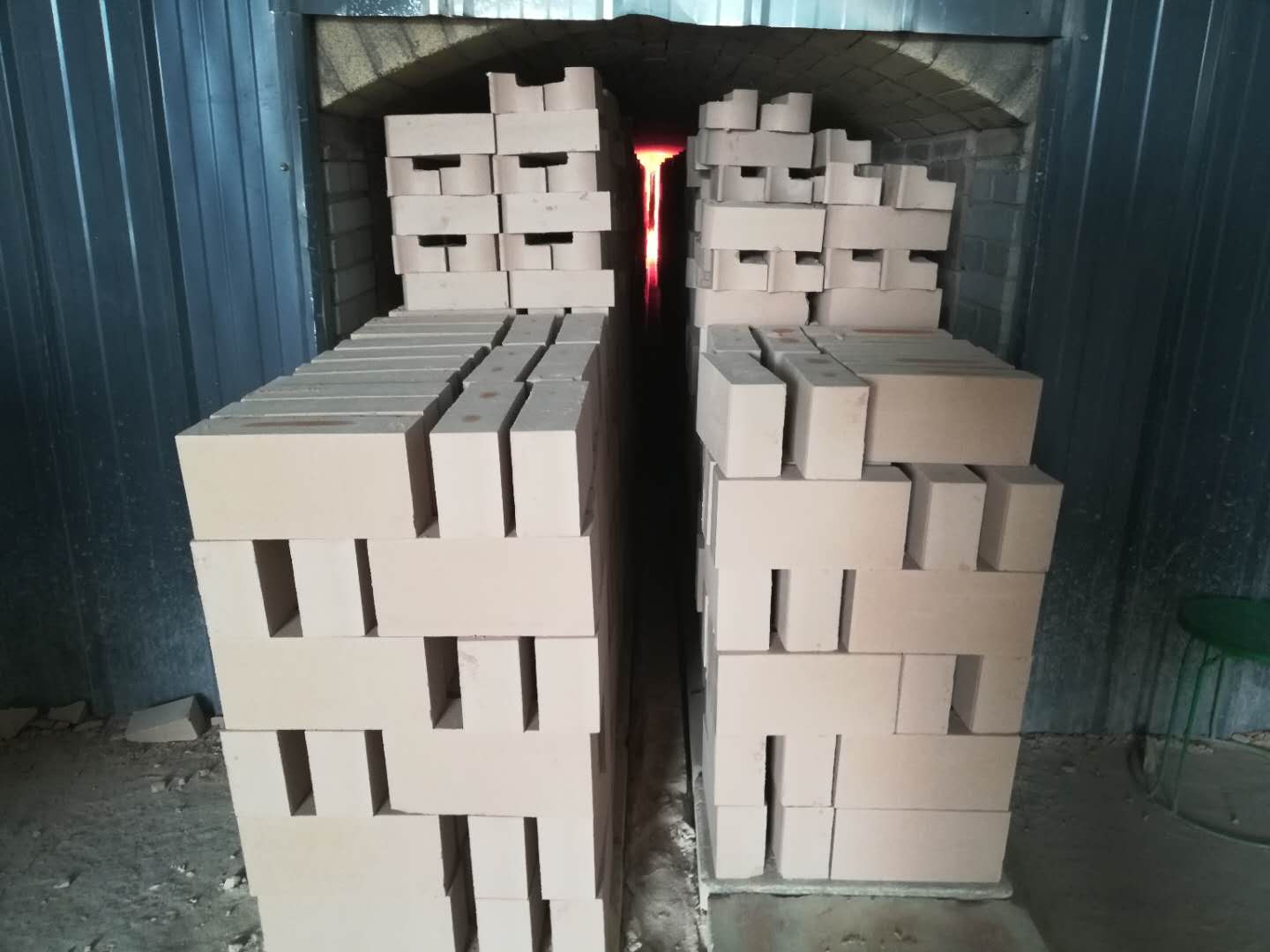

耐高温轻质粘土砖是一种高温绝热耐火材料，它以耐火粘土熟料为原料，以可塑粘土为结合剂，加人适量可 燃物或起泡剂经过烧制而得到的。轻质黏土砖用于煤气发生炉各部的绝热层，作绝热材料。使用温度在1200-1400℃。配料与水混合制成可塑泥料或泥浆，以挤压成型或浇注成型，干燥后于1250-1350℃氧化 气氛中烧成。常用的粘土砖的体积密度为0.75-1.2g/cm3之间.现实中用比重为1.0的较多，轻质粘土保温砖指标是判断其性能最简洁的方法。

轻质粘土砖是指Al2O3含量在30%-46%的轻质保温砖制品。以粘土熟料或轻质熟料和可塑粘土为主要原理，通常采用可燃物 法生产，也可采用化学法或泡沫法形成多孔结构。

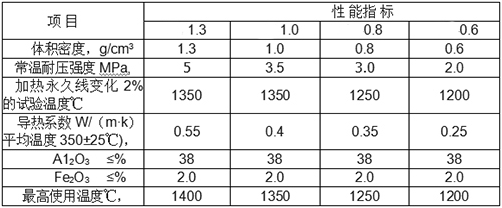

轻质粘土保温砖参考理化指标如下所示：

因此，能保证炉墙散失的热量更少，燃料得费用就会相应下降，轻质粘土砖也同时意味着更小的蓄热量，因此升温和冷 却都更快，允许加快周期性操作。轻质粘土耐火砖适用于900℃～1650℃的温度范围。

轻质粘土砖有以下特性：

1.热态耐压强度高；

2.低导热率，具有很好的隔热保温效果；

3.可加工成特殊形状。以减少砌砖块数和砌缝；

4.低热熔，由于低导热率，莫来石系列轻质隔热砖蓄积很少的热能，在间歇操作中节能效果明显；

5.耐火度高，较高的含铝量使其在还原气氛下仍保持良好的性能；

6.外观尺寸精确，加快砌筑速度，减少耐火泥使用量，保证了砌体的强度和稳定性，从而延长衬里的寿命。

郑州瑞道耐材有限公司生产销售各种型号的耐火材料，如果您对轻质粘土保温砖指标有需求，或是对轻质粘土砖指标有疑问，欢迎致电瑞道耐材，我们期待与您共商合作大计。
