莫来石聚轻隔热砖理化指标，隔热砖也叫轻质保温砖、阻热砖。我们在窑炉施工中使用保温砖的目的是为了隔热，这种砖体也称为轻质砖。与此相对应的还有一种是重质砖，它们都是 为了砌筑窑炉使用，都属耐火砖系列产品。
莫来石聚轻隔热砖也有多个种类，其中以莫来石为主晶相的高铝质耐火材料我们称之为莫来石轻质保温砖。一般氧化铝含量在 65%～75%之间。矿物组成除莫来石外，其中含氧化铝较低者还含有少量玻璃相和方石英；含氧化铝较高者还含有少量刚 玉。
莫来石聚轻隔热砖可以直接用于高温窑炉内衬，目前已广泛用于梭式窑、辊道窑、玻璃及石油化工窑炉的内衬。

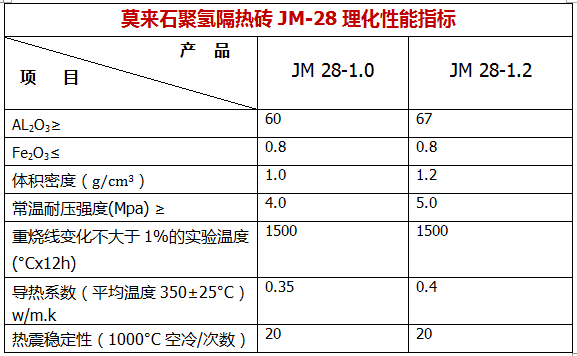

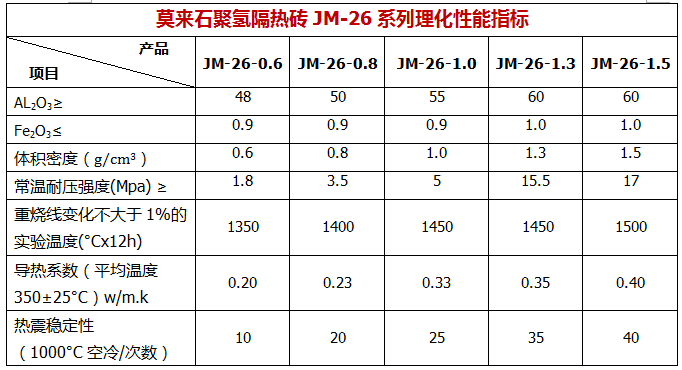

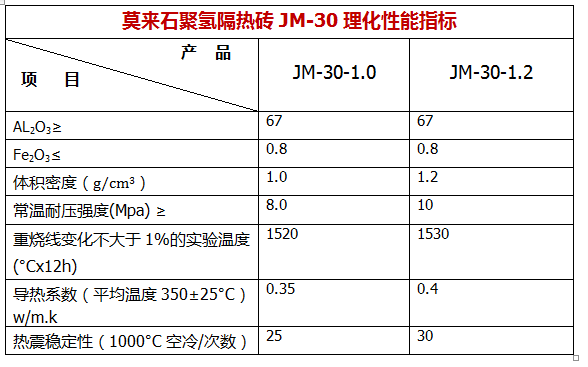

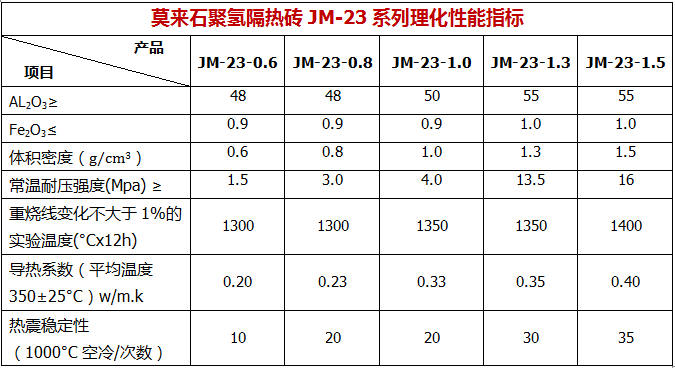

莫来石聚轻隔热砖理化指标：
莫来石聚轻隔热砖因为其化学结构，故而有下列六个特性：
1、低导热率，具有很好的隔热保温效G；
2、低热熔，由于低导热率，莫来石系列轻质隔热砖蓄积很少的热能，在间歇C作中节能 ；
3、杂质含量低具有低的铁盒碱金属等氧化物含量，因此，耐火度高；较高的含铝量使其在还原气氛下仍保持良好的 性能；
4、热态耐压强度高；
5、外观尺寸精准，加快砌筑速度，减少耐火泥使用量，保证了砌体的强度和稳定性，从而延长衬里的寿M；
6、可加工成特殊形状，以减少砌砖块数和砌缝。
郑州瑞道耐材莫来石聚轻隔热砖制作方法当今国内外生产轻质莫来石砖的方法有三种:泡沫法、添加物烧烬法和气化法。用泡沫法制造轻质莫来石砖是将发泡剂和稳定剂及水按一定比例配合，先制成泡沫液，然后与料浆混合经浇注成型、养护、干燥、烘烤和烧成等工序，制成高气孔率的轻质莫来石砖。其虽然能生产出高质量的轻质莫来石砖，但其工序程序多，比较复杂，生产周期长，生产效率低，成本较高。添加物烧烬法生产轻质莫来石砖是在配料中添加一部分可燃添加物，如木屑、聚苯乙烯、焦炭等，在砖烧成时，可燃添加物迅速燃烧，添加物的位置成了气孔。这种气孔率高、密度小的砖就成为轻质莫来石砖。该方法生产工艺过程简单，生产周期较短，成本较低，生产效率高。气化法生产轻质莫来石砖是指在配料中引人能够起化学作用而产生气体的物质，利用化学方法来获得气泡，从而产生出气孔率高、密度小的砖。此方法生产工艺较泡沫法简单，生产周期较长，成本较高，在实际生产中极少使用。根据特种耐火材料厂实际情况，Z后采用添加物烧烬法生产轻质莫来石砖。

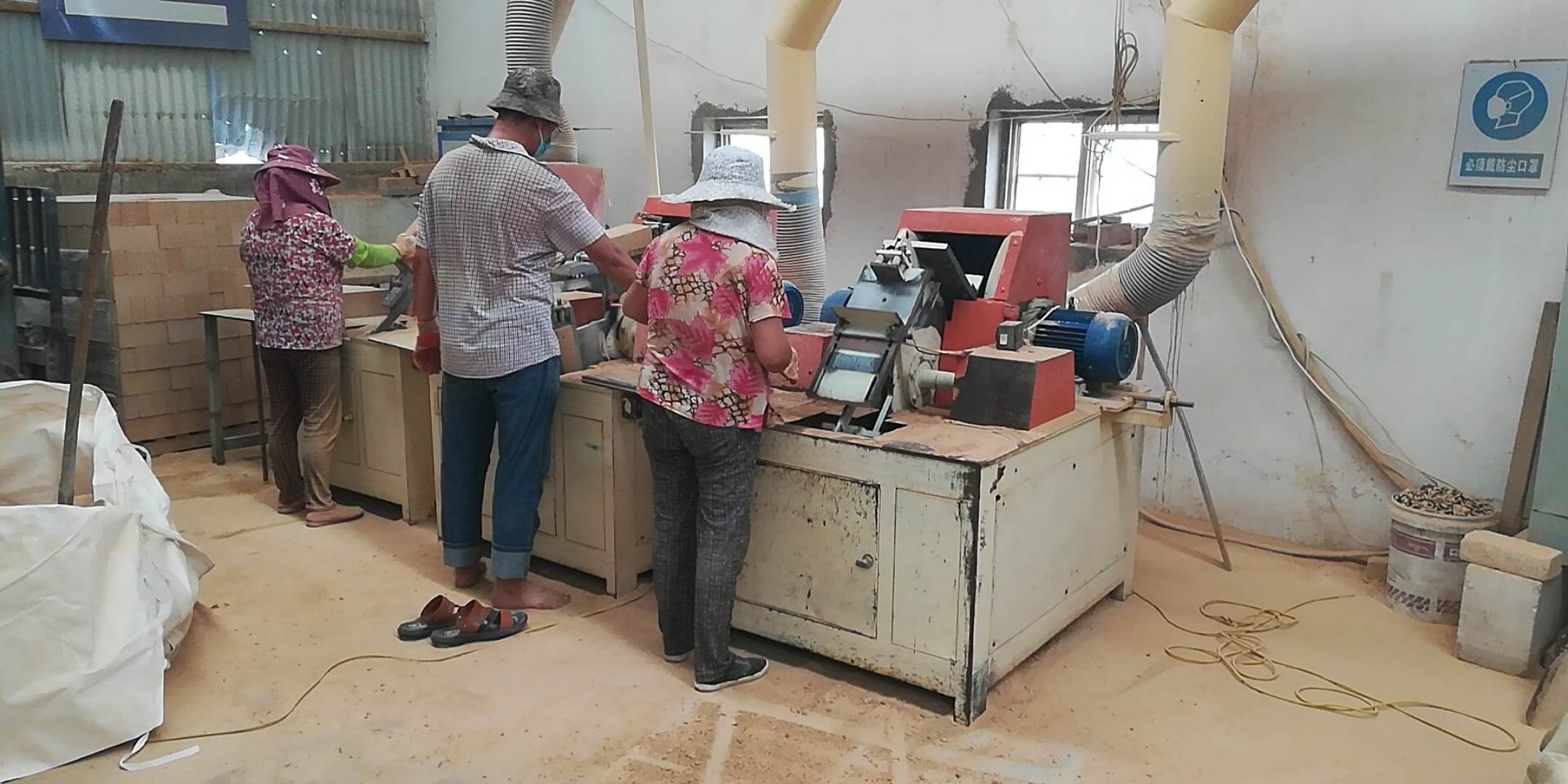

添加物烧烬法生产轻质莫来石砖，有三种成型方法:振动、浇注、手工捣打成型。振动成型生产轻质莫来石砖，周期短，生产效率高，但质量(尤其是密度)较难控制；浇注成型周期长、生产效率低、成本(模具成本)较高；手工捣打成型生产效率低、成本低，劳动强度大，质量较难控制。考虑我厂实际情况，决定采用新工艺—高频振动加压成型，在振动成型的同时给以一定的压力。其生产周期短、生产效率高，成本低，对其成型时间、压力严格控制，生产的产品质量让人满意。
在线咨询
