| 咨询热线 18738123006 13526764005 |
| 咨询热线 18738123006 13526764005 |
企业名称：郑州瑞道耐材有限公司
联系人：孟伟锋
电话：0371-69961817
手机：18738123006
13526764005
地址：河南省新密市中强光年城市广场3号楼1312房间
网址：www.zzjlnc.cn
什么叫高铝保温砖？郑州瑞道耐材有限公司保温砖生产线生产加工高铝聚氢隔热保温砖，下边由小编为大家介绍它的制作工艺跟其他相关知识。

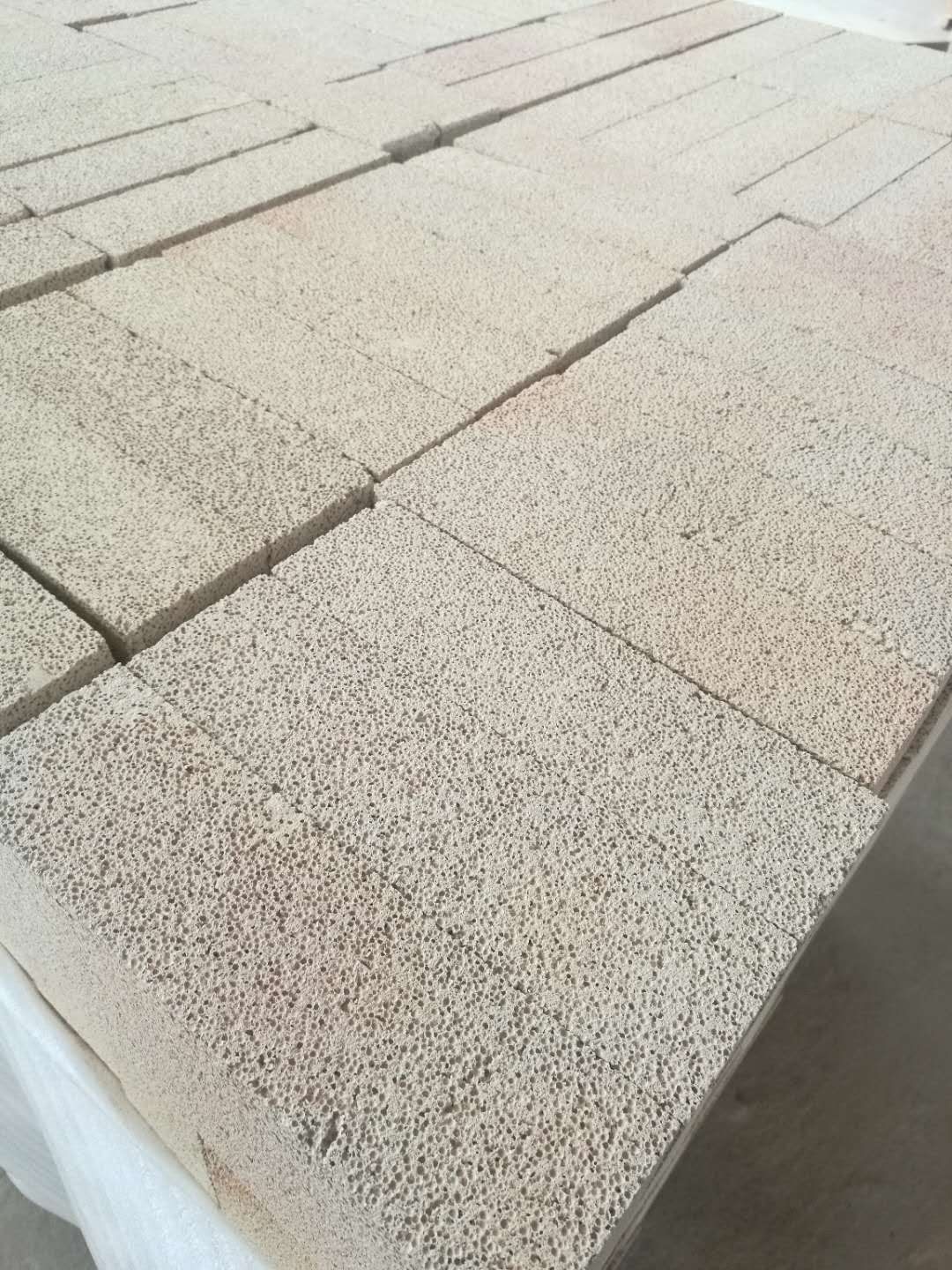

高铝保温砖又称高铝聚氢隔热砖，又叫高强高铝保温砖，其氧化铝含量在48%以上、主要由莫来石和 玻璃相或 刚玉共同组成的轻质耐火材料，体积密度0.4~1.35g/cm3。 气孔率66%~73%，耐压强度1~8MPa。 又称高铝隔热砖 ，通常采用 高铝矾土熟料加少量粘土，经磨细后用 气体发生法或 泡沫法以泥浆形式浇筑、成形，经1300～1500℃烧成。再经过磨砖机加工成需要的规格尺寸，装箱待发。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时，表面接触温度不得高于1350℃。
高铝保温砖和耐火砖的区别：
高铝保温砖主要的作用是用来保温、减少热量的流失。如：高铝聚轻砖、莫来石保温砖；而耐火砖主要是用来经受火焰的炙烤。 保温砖一般不会直接接触火焰，而耐火砖一般直接接触火焰。如高铝砖； 主要区别有以下几点： 1.保温性能 保温砖的导热系数一般在0.2-0.4(平均温度350±25℃)w/m.k，而耐火砖的导热 系数在1.0(平均温度350±25℃)w/m.k以上，由此可得出保温砖的保温性能要比耐火砖的保温性能好的多。2.耐火度 保温砖的耐火度一般在1400度以下，而耐火砖的耐火度在1400度以上。 3.密度 保温砖一般都是轻质保温材料，密度一般在0.8-1.0g/cm3，而耐火砖的密度基本都在2.0g/cm3以上。
高铝保温砖主要用在工业窑炉的隔热保温部位，如：陶瓷窑，锻造炉，流化床锅炉，冶炼炉，加热炉，熔鋁炉，熔铜炉，碳素焙烧炉，焦化炉，玻璃窑炉等高温窑炉的保温部位。郑州瑞道耐材还生产加工销售莫来石聚氢隔热保温砖，硅质保温砖，粘土隔热砖，粘土保温砖，氧化铝空心球砖等窑炉保温所需的保温材料。需要购进请进入公司官方网站www.zzjlnc.cn或者www.zzrdnc.com咨询，我们会为你服务。
在线咨询
