合理调配浇注料的施工现场环境，确保浇注料的使用质量安全

　　合理调配浇注料的施工现场环境，确保浇注料的使用质量，浇注料厂家分享刚玉莫来石质高强耐磨耐火浇注料使用方法，浇注料施工时关键的一步，遵守浇注料使用说明。

　　每一种耐火浇注料在使用过程中应注意以下四个关键环节，即拌合、浇注、养护、烘烤。其中一个环节出现问题，都可能会导致产品性能下降或使用失效。

　　1、拌合

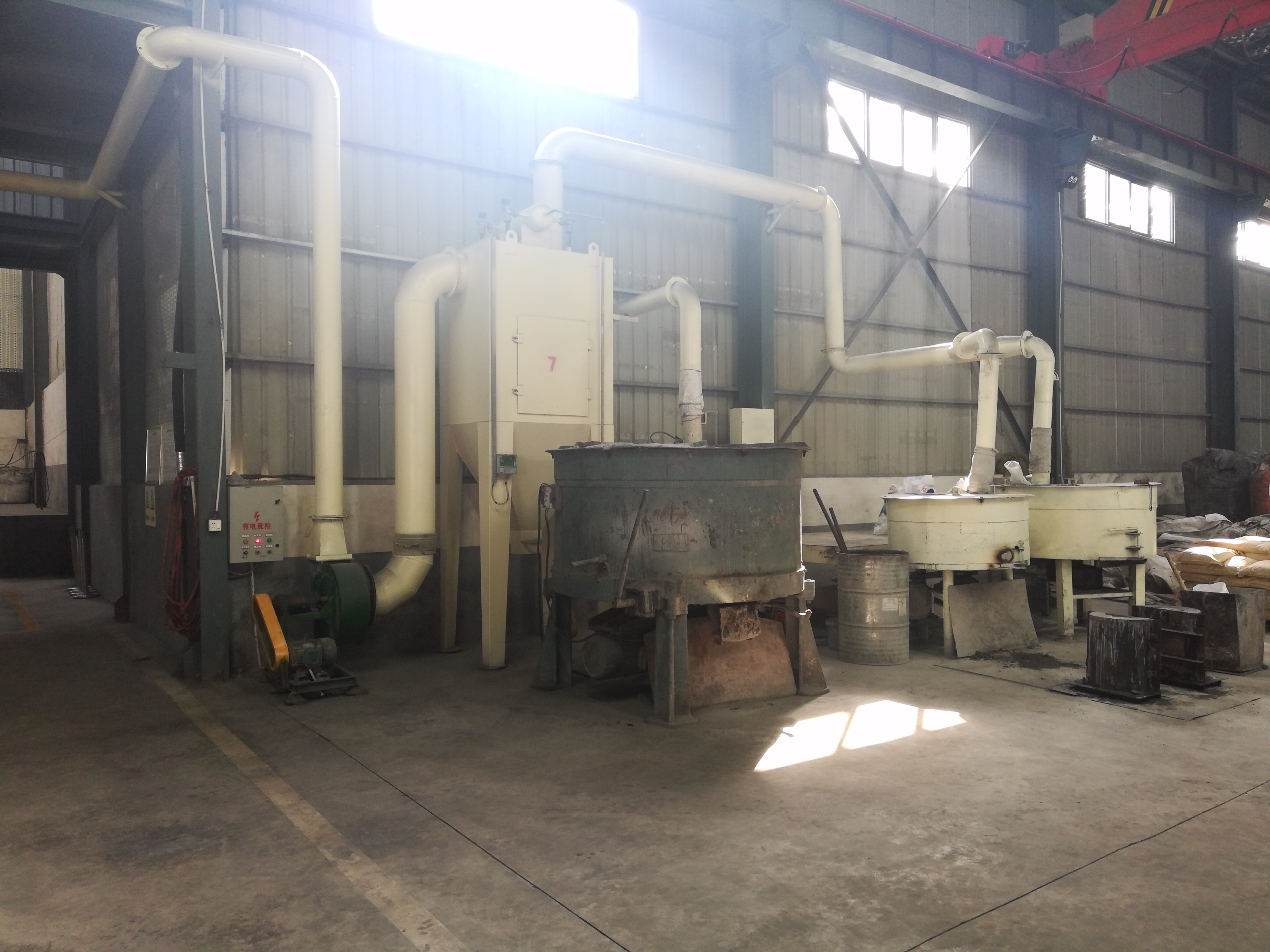

　　拌合分为机械拌合和人工拌合。目前行业内均采用强制式或砂浆搅拌机拌料，不使用人工拌合。设备和工具：强制式或砂浆搅拌机、水桶、磅秤、振动棒、工具锨、手推车等。

　　施工用水量以该批次产品质检单表明的用水量为标准，严格按照标准执行，做到准确计量。

　　拌合：先干拌后湿拌。以先大袋后小袋的顺序，将散状料投放到搅拌机中干拌1-3min，使之拌合均匀。每次拌合的重量根据机械和施工量来确定;根据料重按规定的用水量准确称出每次拌合所需用水，加入到已拌合均匀的干料中，充F搅拌。时间不少于3min，使之具有适宜的流动性，方可出料供浇注使用。

　　注意事项：①施工过程所用的工具如搅拌器、水桶、工具锹等需预先清理干净，不得混入石灰、砂砾、硅酸盐水泥等其它杂物。②拌合时用水必须是清洁的自来水。在可振动出浆的情况下，尽量少用水，已达到较好的施工效G。③每次拌合量不易过多，应根据搅拌机的种类型号而定，否则会造成搅拌机卡滞，停转。浇筑剩余的已凝结的块料不能加水再次拌合使用。

　　2、浇筑

　　浇筑料施工前必须检查锚固件是否焊牢，500℃以上部位要采用耐热抓钉。锚固件表面应涂以0.5-1mm厚的油漆或用塑料带包裹，以缓冲受热后的膨胀力，并将模具内杂物清C。

　　新拌合好的浇注料应迅速进行浇注，一般应在20min以内浇注完毕。将拌合好的浇注料倒入模具内，并及时用振动棒插入振捣，振捣要均匀。待浇注料表面翻浆有气泡排出，表面呈浆状时在移动振动棒，移动速度为1-2m/min，拔出振动棒时速度要慢。

　　浇注完毕后未凝固之前，现场温度必须保持在10℃以上(10-30℃)，现场温度低于10℃，须采取相应的升温保暖措施，否则会造成缓凝，导致产品性能下降。

　　注意事项：①震动后的浇注料表面宜保持自然，不宜用工具抹光，更不允许在表面撒水泥细粉抹光。②振动棒要有备用，以免在振动棒出现故障时，备用棒能及时启用。③施工完毕后，施工体24h内，特别是浇注料在硬化之前，严禁挪动、震动或捣打，否则，浇筑体会产生裂纹甚至完全破坏。④浇注料应连续施工，因各种原因不能连续施工时，可留施工缝，并且留在膨胀缝处，否则施工缝做成麻面，即在浇注料上划深10mm，宽20mm左右的十字沟，间距100mm左右。

　　3、养护

　　主要使用工具是聚乙烯塑料薄膜，草袋等。环境温度要求与控制：浇注体的养护温度在15-35℃之间为宜，超出此温度区间，应采取相应的升温或降温措施，否则会造成产品使用性能下降。

　　浇注料硬化后，需立即用聚乙烯塑料薄膜覆盖住施工体表面，上面再加盖湿草袋，以防止水分蒸发，促使水泥H化。硬化后，Y天内禁止敲打、震动，根据硬化情况，一般硬化24-30h后可以脱模。

　　脱模后，据需养护两日，养护时继续加盖聚乙烯塑料薄膜和湿草袋。养护三日后，揭去塑料薄膜和草袋。使硬化体在空气中自然干燥Y天，即可烘烤。

　　4、烘烤

　　烘烤是浇注料使用的Z后一个关键环节，由于浇注体比较致密，因此在烘烤时需JUE对禁止升温过快，否则会造成崩裂事故。

       浇注料厂家在浇注料出厂前严把质量关，不合格的产品一律不准出厂，从源头上杜绝纰漏，公司主打耐工品牌浇注料，有刚玉浇注料，莫来石浇注料，高强耐磨浇注料，锅炉专用可塑料，微膨胀可塑料，碳化硅浇注料，抗剥落浇注料，抗热震浇注料，陶瓷耐磨涂料，灌浆料，涂抹料，抹面料，耐火骨料，耐火水泥等耐火材料。更多有关浇注 知识请持久关注浇注料厂家www.zzjlnc.cn
