抗热震耐火浇注料

抗热震耐火浇注料是由优质人工合成材料为主要原料, 加入优质复合结合剂、超细微粉组配。产品具有热震稳定性能优良、耐火度高、强度大等特点。能够保证循环流化床概炉内村整体结构, 特别适用 CFB 锅炉温度波动比较大的点火风道、水冷风室等较恶劣环境。

来电详询：18738123006

价格优势：地处耐材之乡河南新密，资源丰富，价格实在

售后优势：一对一跟踪服务，瑞道提供技术支持

供货优势：全自动微电脑控制生产线、发货更快、产品稳定、高效

在线询价

详细介绍

浇注料自动化生产线瑞道耐材厂家直销

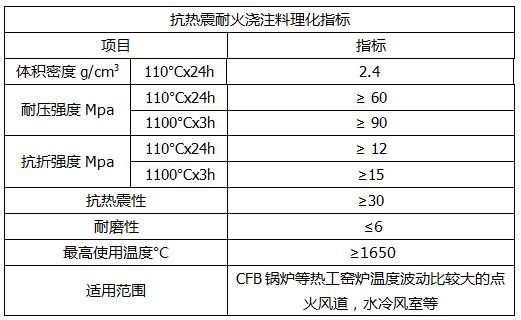

抗热震耐火浇注料是有优质人工合成材料为主要原料, 加入优质复合结合剂、超细微粉组配。产品具有热震稳定性能优良、耐火度高、强度大等特点。能够保证循环流化床概炉内村整体结构, 特别适用 CFB 锅炉温度波动比较大的点火风道、水冷风室等较恶劣环境。能够实现优异的热震稳定性能在于，用锆英石在高温下发生分解反应，产生四方晶形的氧化锆，在冷却时转变成单斜氧化锆，即锆英石的引入在基质中形成高温应力诱导相变增韧机制，在材料内部产生显微裂纹，从而提高材料抗热震损失能力。

瑞道提供订购各种材质耐火浇注料、高强耐磨浇注料、各种可塑料等不定型耐火材料。咨询热线：18738123006（VX）

钢纤维耐磨浇注料耐压强度高耐高温

瑞道耐材浇注料施工锅炉专用浇注料


抗热震耐火浇注料 (1).jpg


自动化生产系统雷蒙磨锤式破碎机


适用 CFB 锅炉温度波动比较大的点火风道、水冷风室等较恶劣环境。

水泥回转窑流化床锅炉二级风管


常见问题一：	锚固件脱落造成浇注料成片脱落。锚固件在浇注料使用过程中起到与容器壁紧密贴住、保持浇注体整体性和增加浇注料抗折的作用。在浇注料成片脱落的部位，通过检查发现，很多地方都是锚固件连根脱落，光溜溜的仅仅残留一些焊点印迹，很明了是由于扒钉在焊点处开焊才造成了浇注料成片的脱落。
常见问题一：	解决措施：正确选择锚固件材质和焊条材质、避免锚固件脱落。由于窑设备钢板、锚固件、焊条材质不相同，在使用受热时各个部位热膨胀量不一致，产生巨大的热应力，容易导致焊点开裂，从而造成锚固件与浇注料一起脱落。因此，选择锚固件和焊条时应注意一定要与窑设备的钢板材质一样，避免焊点因膨胀量不同而开裂。
常见问题二：	温度的反复剧烈变化造成耐火浇注料很快损坏。浇注料的热震稳定性能较差，剧烈的温度变化很容易使之损坏。
常见问题二：	解决措施：提高耐火浇注料的热震性能或采用热震稳定性更好的浇注料。
常见问题三：	施工原因。耐火浇注料都有一套严格的施工要求，必须按此要求C作，才能保证浇注料的良好物理性能。要控制好加水量，加水量对浇注料强度的影响很大；二是要预留膨胀缝（一般应每隔约1.5m留膨胀缝），必然在升温时产生很大的膨胀力。
常见问题三：	解决措施：提高质量，提高热容量，降D温度波动变化量。浇注料的内部热应力是由于浇注体热量的巨大变化造成的，提高质量和热容或者降D使用中的温差，都可以使相同传热条件下的浇注料热量变化梯度变缓，大幅度减弱热应力的破坏。
常见问题四：	窑的不正常操作。在点火或停窑以及窑皮脱落等其它生产不正常情况下，常常出现温度的急剧变化，使浇注料产生巨大的内应力，因热疲劳而损坏。
常见问题四：	解决措施：在耐火浇注料施工前，必须对工作区域及周围环境围起来保持干净，以防不净的物质污染耐火材料，施工用工具和设备也应保持清洁。
注意事项：	在实际的生产过程中，我们遇到的问题可能远远不止以上所提到的这些，但是他们往往都有着某些联系，应根据具体情况灵活运用措施处理问题，发挥耐火浇注料使用！
