电阻炉用搁丝砖

电阻炉用搁丝砖　　

　　井式电阻炉是属于工业电炉产品中的一种，并式电阻炉的炉口设在炉顶上，工件由专用吊具垂直悬挂在炉膛内。专门的起重设备能快速装入和吊出工件，为操作方便和减低厂房高度,炉体一般全部地或部分地安装在地下。（大型井式电阻炉是特大型碳钢类机件的回火均温热处理用的专用设备。）

　　大型井式电阻炉结构由炉体、加热元件、坩埚、炉盖、倾斜机构、控温系统等组成。

　　炉体外壳采用钢材焊接成圆筒形,轻质耐火阶梯砖砌筑成竖井式炉膛,炉膛与炉壳之间间隙用硅酸铝耐火纤维及硅藻土散料充填作隔热和保温,提高炉体的保温性能。

轻质耐火阶梯砖

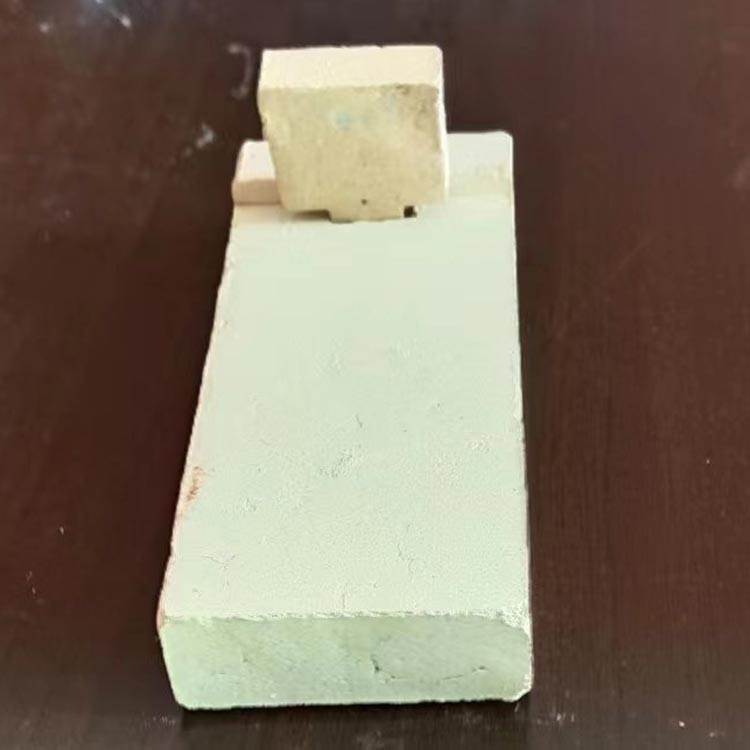

　　加热元件采用铁铬铝合金(0Cr25AI5)丝绕成螺旋状,搁置在炉膛四周的搁丝砖上,并用插口搁砖固定,防止倾斜时脱出。加热元件经引出炉体外与电源连接。

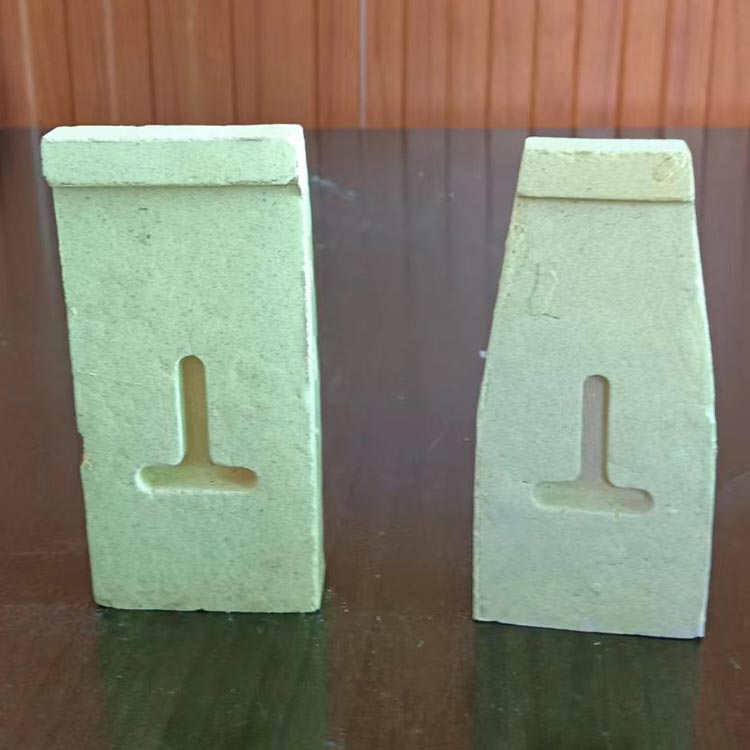

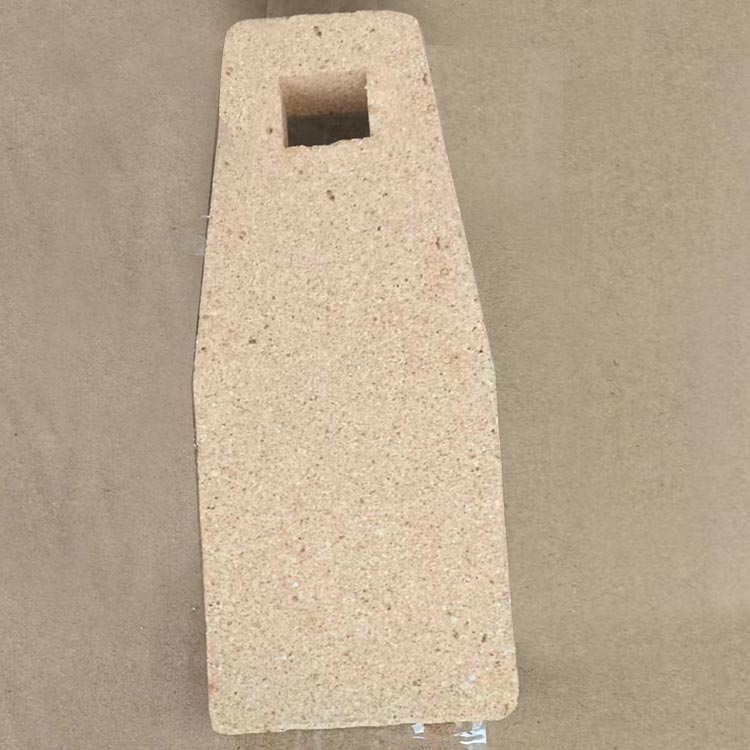

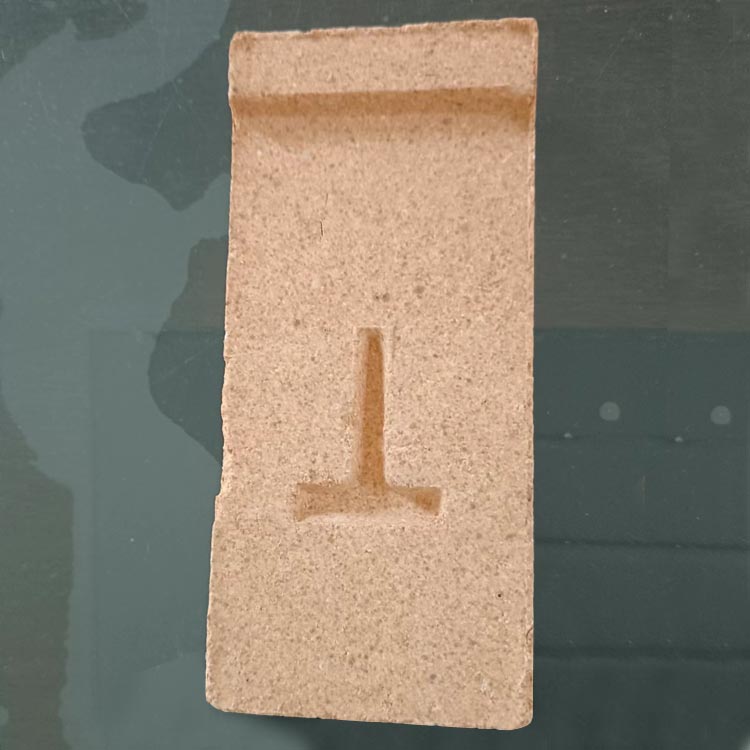

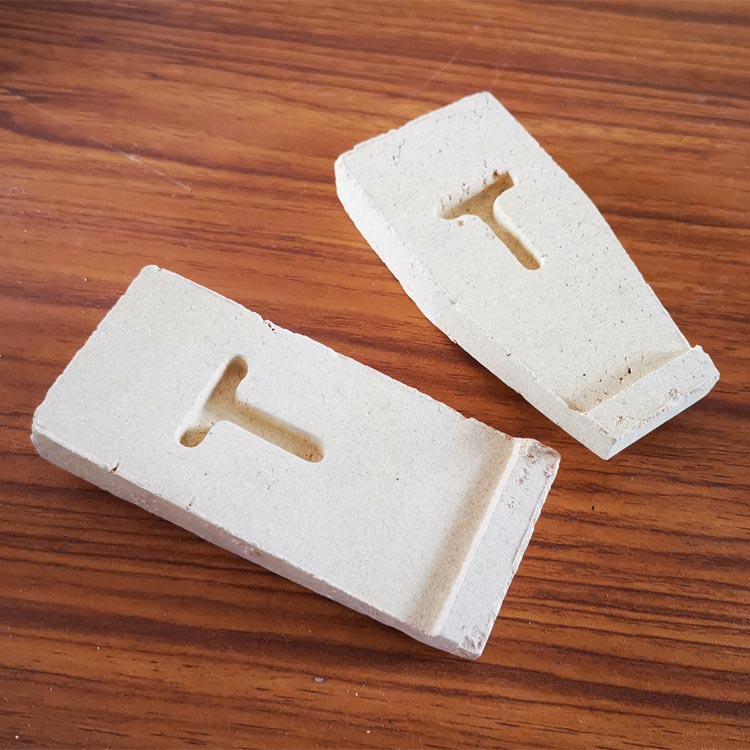

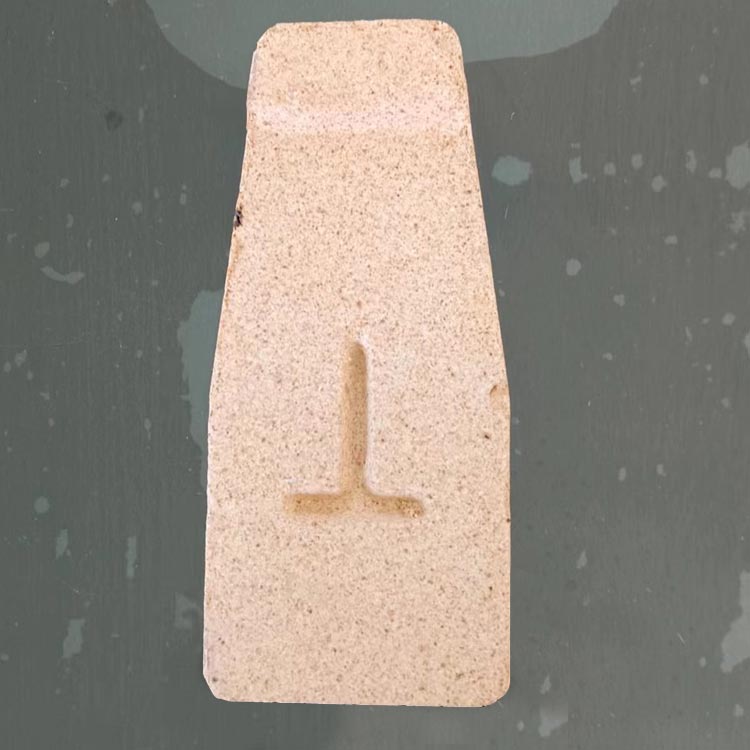

搁丝砖

　　坩埚是铸钢件，材质为铬钢（ZG40Cr9Si2）,使用温度在 800℃左右。坩埚搁置在炉膛中心。已熔化的金属即倾斜在坩埚内进行保温。倘若在使用过程中加刷氧化锌和滑石粉涂料，结果更好。

　　炉面板上装有两个半圆形的炉盖，一端通过转轴固定在炉面板上，另一端有手柄，可灵活开闭炉盖。炉盖内采用硅酸铝耐火纤维充填，作保温用。

　　炉体前部下端有一泄露孔。在坩埚因腐蚀、氧化产生裂缝而形成漏滴溶液的情况下,可使炉膛内的溶液通过此孔流出炉体外,以便使加热元件及炉衬免受更大损坏，泄露孔平时用数层纸等易燃物堵塞，防止炉外冷空气进入炉膛。控温系统采用 PID 过零触发可控硅、智能表控温。控温精度高，可达±2℃。

　　大型井式电阻炉特点：

1、电炉设有大型通风机装置，提高炉内温度均匀度；

2、电炉分多区控制，进一步提高炉温均匀性；

3、炉膛内带不锈钢导风桶；

4、炉盖启闭采用行车起吊或自动液压开闭机构，且带有导向柱，保证炉盖启闭平稳；

5、炉盖与炉体采用耐高温纤维棉制作，炉体保温性能好，节约能源，降低生产成本；

6、无污染，环保效益好。
