电熔刚玉砖与电熔锆刚玉砖的不同之处及各自的特点

　　电熔刚玉砖是氧化铝的含量大于90％、以刚玉为主晶相的耐火砖，电熔锆刚玉砖简称AZS砖，刚玉斜锆石制品，由于两种产品的原料不同，价格也有一定的差别，今天为大家详细的介绍一下电熔刚玉砖与电熔锆刚玉砖的区别，下面请看详细内容。

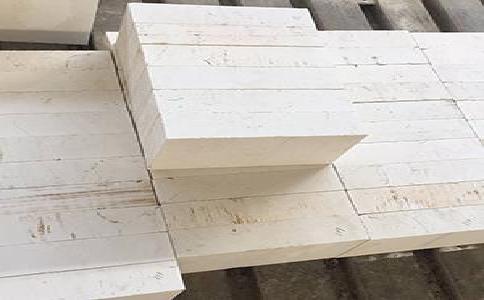

　　刚玉砖(sintered corundum brick)是氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可340MPa)。高的荷重软化开端温度(大于1700℃)。很好的化学安稳性,对酸性或碱性渣、金属以及玻璃液等均有较强的抵抗才能。热震安稳性与其安排结构有关,细密制品的耐腐蚀功能杰出,但热震安稳性较差。分为烧结刚玉砖和电熔刚玉砖两种。该砖具有较高熔点，高温下功能安稳，常温及高温机械强度和耐磨性杰出。抗金属腐蚀和抗氧化、复原功能优越。

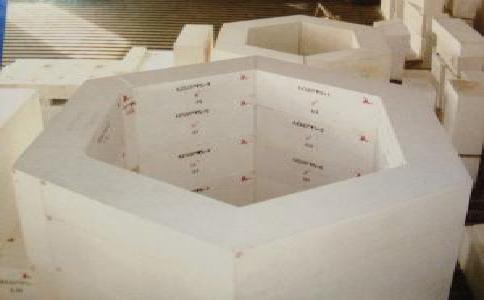

　　电熔锆刚玉砖：刚玉斜锆石制品，其首要化学成分Al2O3为50％一70%，ZrO2为20％一40％，其余为SiO2。首要矿藏组成为斜锆石(ZrO2)、刚玉(α—Al2O3)和玻璃相。斜锆石结晶构成砖体主干，ZrO2熔点高(2715℃)，化学安稳性好，对酸性、碱性介质特别是抵抗玻璃液的腐蚀才能较强。

　　电熔锆刚玉砖运用在玻璃熔窑等工业窑炉中，在玻璃熔窑中的运用部位是砌筑上层池壁、小炉子碹、小炉垛、舌头碹及胸墙等处。运用中应留意以下问题。

　　(1)热胀大的不规则改变电熔锆刚玉砖的胀大曲线在1000℃邻近有一段异常，其内部ZrO2晶体发作可逆性的晶体改变，有较大的体积改变，因而，含ZrO2的制品不宜用在1000℃左右温度常有急剧动摇的部位。烘炉烤窑时，在900~1150℃时温度改变不能过大，一般不能超越15℃／h，要求平稳升温。某些部位要防止吹冷风，需用其他砖维护，以防迸裂。

　　(2)缩孔浇注成型时，铸口处常呈现缩孔，此处砖体气孔较多，细密度差，所以在砌玻璃熔化部池壁时，均将缩孔朝窑内方向，若铸口朝外，当砖体腐蚀到很薄时，会造成漏跑玻璃液事故。在池窑上部火焰空间运用时，运用寿命很长，也不会发作跑玻璃液问题，所以都将铸口朝外运用，以延伸运用寿命。

　　(3)共熔电熔锆刚玉砖与粘土耐火砖触摸砌筑，在1300℃高温下会发作共熔现象，因而，选用耐火材料时，应防止将共熔现象严峻的两种耐火材料触摸砌筑，如硅砖在电熔锆刚玉砖下面，最简单遭到电熔锆刚玉砖的腐蚀。
