企业名称:郑州瑞道耐材有限公司
联系人:孟伟锋
电话:0371-69961817
手机:18738123006
13526764005
地址:河南省新密市中强光年城市广场3号楼1312房间
网址:www.zzjlnc.cn
Y-AZS41#WS流液洞砖是用纯净的氧化铝粉与含氧化锆65%、二氧化硅34%左右的锆英砂等原料,在通过电弧炉2-3小时熔融,浇铸入模型内冷却而形成的的白色固体,其岩相结构由刚玉与锆斜石的共析体和玻璃相组成,从相学上讲是刚玉相和锆斜石相的共析体,玻璃相充填于它们的结晶之间,经过保温降温后在由切磨车间的精心加工,组装成合格产品。
来电详询:18738123006
价格优势:地处耐材之乡河南新密,资源丰富,厂家直销
售后优势:一对一跟踪服务,瑞道提供技术支持
供货优势:定制砖20-40天出窑,常用砖现货直发
电熔锆刚玉砖产品介绍
电熔锆刚玉砖的简介:
电熔锆刚玉砖又称AZS电熔锆刚玉砖、AZS砖、熔铸AZS砖等,英文缩写是AZS,是按Al2O3-Zr02-Sio2三元系相图的三个化学成分,依其含量多少顺序排列的,Al2O3 取A,Zr02取Z,Sio2取S,标准采用这个缩写,例如33号熔铸锆刚玉砖,缩写为AZS33#,36号熔铸锆刚玉砖,缩写为AZS36#,41号熔铸锆刚玉砖,缩写为AZS41#。其中33、36、41是根据氧化铝(Al2O3)的含量得名的,例如 电熔锆刚玉砖AZS41#指的是氧化铝含量为41%的电熔锆刚玉砖,电熔锆刚玉砖AZS36#指的是氧化铝含量为36%的电熔锆刚玉砖,电熔锆刚玉砖AZS33#指的是氧化铝含量为33%的电熔锆刚玉砖。
电熔锆刚玉砖AZS33#:
AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好,在玻璃窑中不易产生结石或其它缺陷。它是玻璃窑炉中使用是广泛的产品,主要适用于熔化池的上部结构,工作池的池壁砖和铺面砖,料道等。
AZS33是熔铸AZS系列产品中的使用量Z大,较广泛的产品,在防止污染玻璃液方面性能优越。广泛地使用在玻璃窑炉的池壁,池底,上部结构和供料道等部位。
电熔锆刚玉砖AZS36#:
除了具有和AZS33#电熔锆刚玉砖相同的共结晶体外,36#AZS砖由于增加较多的链锁状氧化锆结晶体,同时玻璃相含量较低,因此36#电熔锆刚玉砖的耐侵蚀性得到进一步的增强,所以适用于玻璃液流速较快或温度较高的区域。
AZS36 是熔铸AZS系列产品中性能优异的产品,具有较高的抗玻璃液侵蚀性能和低污染特性,通常使用在玻璃熔炉熔化池热点附近的池壁等关键部位。
电熔锆刚玉砖AZS41#:
AZS41#电熔锆刚玉砖除具有氧化硅、氧化铝的共晶体外,还含有更多均匀分布的氧化锆结晶体,在锆刚玉砖体系中,其耐侵蚀性是Z好的。因此,被选用玻璃窑炉的关键部位,以使这些部位的使用周期与其他部位下衡。
AZS41是熔铸AZS系列产品中性能最优异的产品,具有极高的抗玻璃液侵蚀性能和极高玻璃相渗出温度的特性,对玻璃液的污染极低。广泛地使用在玻璃窑炉热点处的池壁、投料口拐角、流液洞、窑坎、池底鼓泡和全电熔窑等关键部位。
制作方法:
电熔锆刚玉砖是用纯净的氧化铝粉与含氧化锆65%、二氧化硅34%左右的锆英砂在电熔炉熔内化后注入模型内冷却而形成的的白色固体,其岩相结构由刚玉与锆斜石的共析体和玻璃相组成,从相学上讲是刚玉相和锆斜石相的共析体,玻璃相充填于它们的结晶之间。
电熔砖熔化技术要求:
(1)采用长电弧法熔融工艺,二次电压控制在320-380伏之间。熔化初期采用高电压熔化,二次电压为380伏,精炼期二次电压控制在320伏,电弧长度必须达到50-60毫米。
(2)电流选择:熔化初期,电流应控制在3500-4000安,并随时注意三相电极电流的变化情况,尽量保持平衡,精炼过程中电流可以增加,采用强电流精炼,电流控制在4500安。
(3)熔化时间:每炉熔化时间约150分钟,其中熔化120分钟,精炼30分钟左右。
(4)吹氧:采用分步吹氧,每炉吹氧二次,氧气压力1.4-1.6兆帕,吹氧时氧枪应插入到料液深度的1/2处,并慢慢晃动,便之氧化充fen。
(5)浇铸温度1850-1950℃,冬季必须在1950℃以上。
浇铸技术要求:
(1)浇铸时炉体倾斜的速度要均匀,保持流畅,遵循“先慢,中间快,后慢”的原则,以免产生空壳、气孔等。
(2)浇铸后,熔炉内剩余料液深度不得小于180毫米。(3)掌握好处理铸口的时间和力度,铸口凸凹应符合内控标准。
可来图定制加工异型电熔砖。联系电话:18738123006(VX)

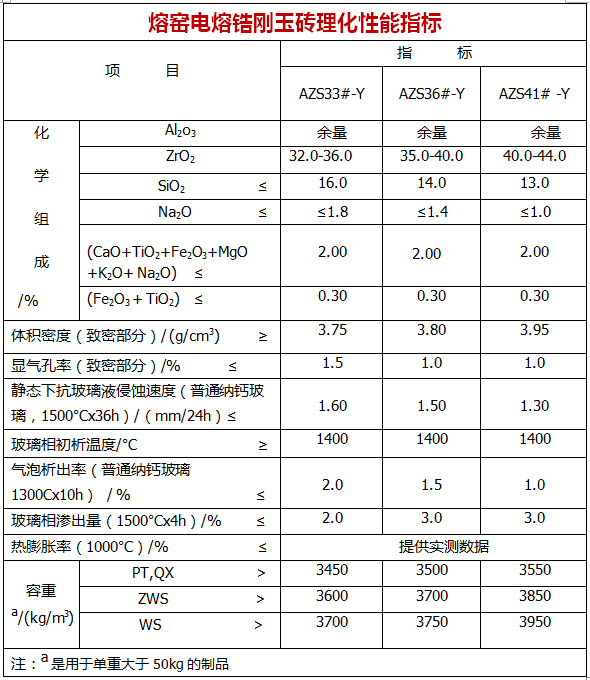

电熔锆刚玉砖理化指标

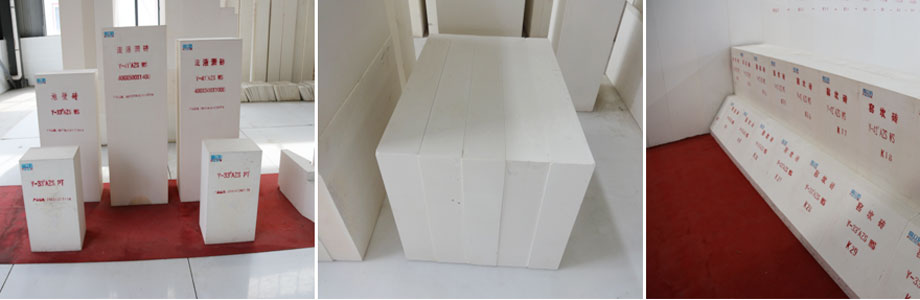

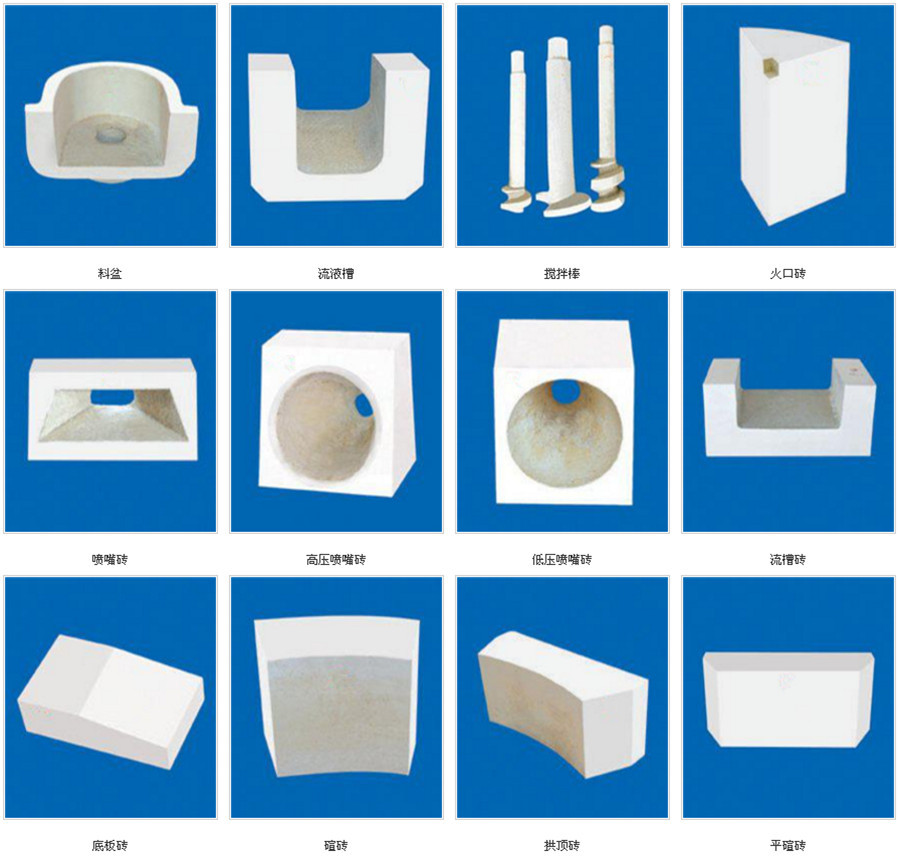

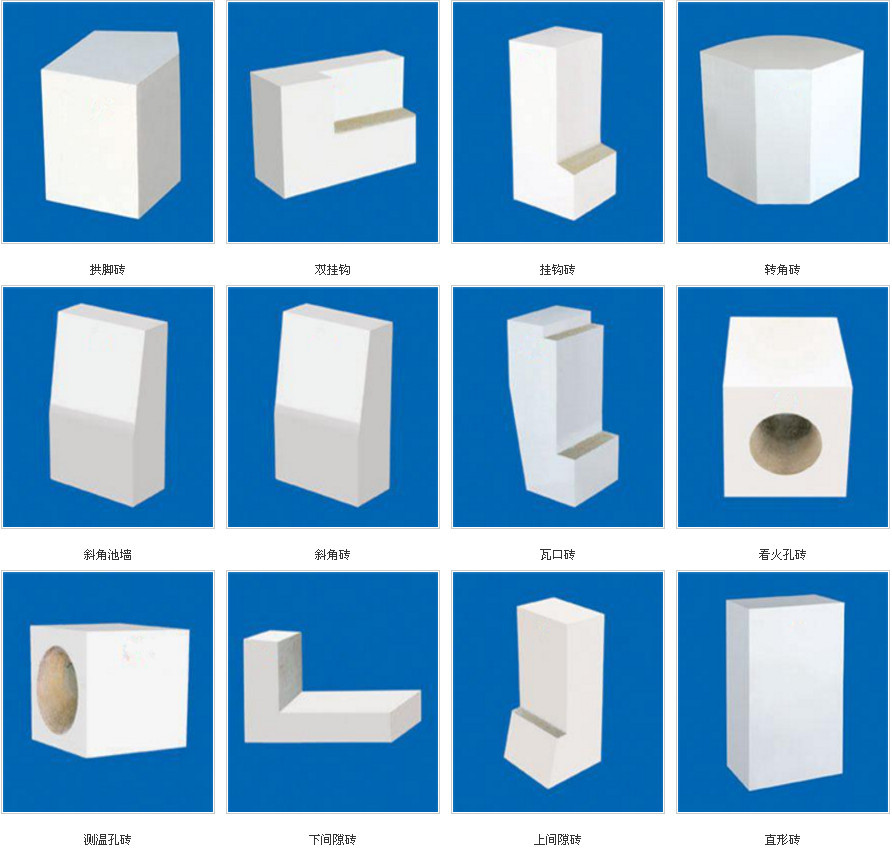

电熔锆刚玉砖产品展示

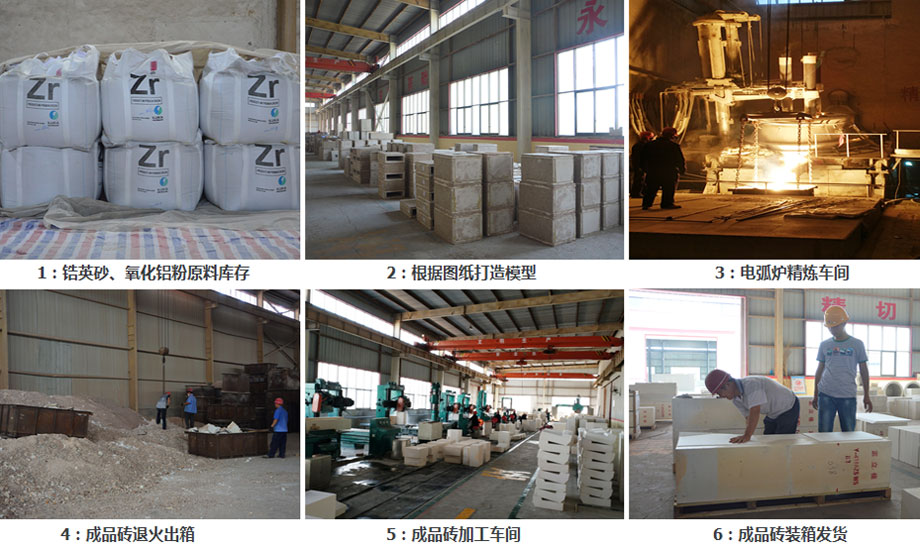

电熔锆刚玉砖生产流程
用户莅临瑞道生产现场考察

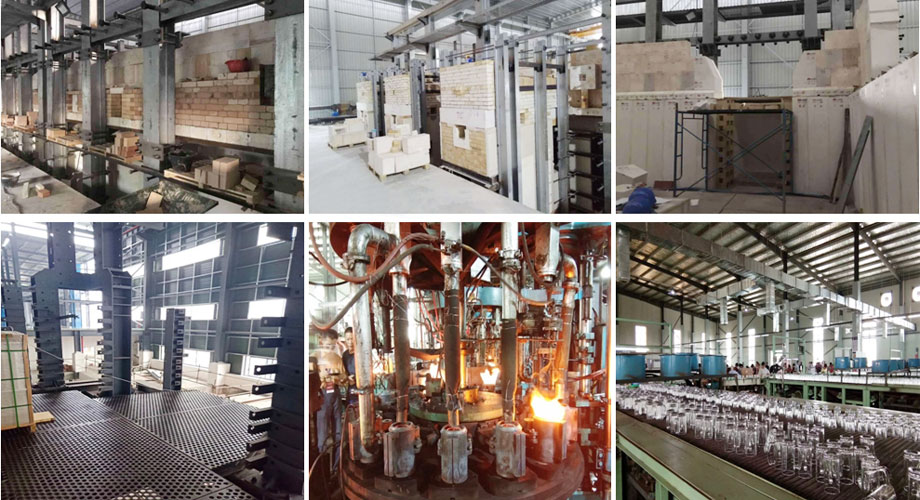

电熔锆刚玉砖施工案例
瑞道耐材售后服务 耐工品牌铸造辉煌
专线配送 发货迅捷 产品零破损
瑞道耐材订购流程
