浇注料施工为何需要留膨胀缝，对浇注料使用有何直接影响

　　浇注料施工为何需要留膨胀缝，对浇注料使用有何直接影响，今天小编为大家介绍一番其中的几点常识。

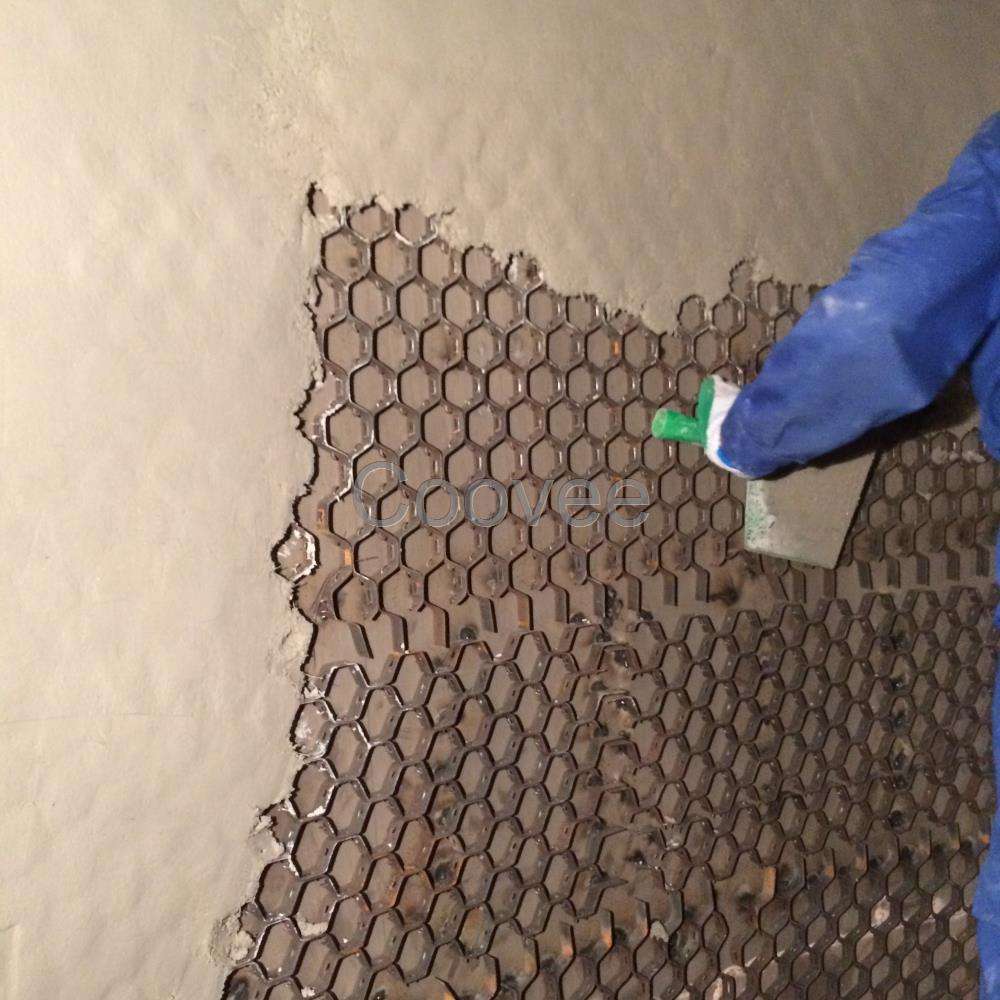

　　浇注料在施工过程中预留膨胀缝这是个常见的方法，浇注料在烘炉和生产中由于热量的增加，温度的t升，浇注料的化学成分会有微小的变化，从而使浇注料出现膨胀和缩小。

　　1、耐火浇注料的缩小和膨胀：耐火浇注料在D一下炮炼流程中，在50℃～200℃时脱水和900℃～1000℃烧结时会出现两次体积缩小。在其它气温范围内，炮炼将使耐火浇注料膨胀。通过D一下炮炼后，耐火浇注料普通不再缩小。为提防体积变化发生的应力对浇注料造成败坏，衬料必需划成对角线比例不大于1.5m，分区浇铸并在每一个浇铸区的分界线处留出膨胀和缩小的夹缝。

　　2、膨胀缝的影响范围：夹缝的大小应保证各自区内的耐火浇注料自由膨胀，坐标得体的膨胀缝同时也可以成为缝。在高温区段应按照膨胀缝的间距，将膨胀缝的宽度C作在３～４mm。膨胀缝和C作缝附设在差距凸角200mm上下的平面上，而不问附设在凸角和尖锥中。膨胀缝和C作缝两侧的浇注料分裂趋向较大，可适度加深扒钉密度。

　　3、膨胀缝的宽度C作：膨胀缝的宽度与工作气温和操作的线宽度相关。气温较高，操作的宽度较长，膨胀缝可适度加宽。在气温相比低的地区，设施外壳可直截采用浇注料，不准隔热保温层。在这样的前提下，每隔1.5m插入2mm厚实的纸板或者塑胶膜，就可知足膨胀空间的要求。

　　4、膨胀缝坐标的优选：在确立膨胀坐标时，应一概权衡振捣工艺的安排，夹缝一侧耐火浇注料不应影响已浇铸振完毕并已经初步硬化的耐火浇注料。膨胀缝的坐标避开受力部位，炉体骷髅和内衬的孔道。在拥有复杂形状的地区，如边角，隆起等，应附设与其表层相适应的膨胀缝于隆起角和曲率半径小的曲面处，当二个浇铸面相交成凹角时，应在凹角处设一┖型膨胀缝。衬料图应显示出重要部位的膨胀缝的坐标和比例，若浇铸料的工作气温超越1200℃，就要附设宽度超越3mm的膨胀缝，并在其中塞入纤维毡。

　　目前，G家鼓励工业企业顺应市场发展，积极进行转型升级。但是对于生产型企业而言，有经营者表示：生产型企业转型，无非是生产设备转型或者是产品质量改善以及研发和创新新产品方面，其他方面转型较为难以实现，对于企业而言，更重要的其实是如何降D生产成本，拉大利润空间，这才是企业真正关心的问题。

　　耐火材料是指使用温度1580℃以上的无机非金属材料。但是目前，耐火材料已经不局限于1580℃这个指标，而是广泛地指应用于冶金、石化、水泥、陶瓷、电力、化工、有色等生产设备内的无机非金属材料，包括天然矿石、人工合成料及耐火制品。耐火材料产品种类较多，根据不同的分类方法可以分为不同的品种。

　　瑞道耐材在浇注料生产施工中，以质量求发展，品牌塑造企业形象，服务决定企业仕途，共同发展，合作共赢！公司主打耐工品牌不定型耐火材料：刚玉浇注料，刚玉耐磨可塑料，高强耐磨浇注料，莫来石浇注料，抗热震浇注料，灌浆料，耐磨陶瓷涂料，轻质保温浇注料，耐酸浇注料等系列产品。

　　更多有关浇注料主要知识请持久关注浇注料厂家www.zzjlnc.cn
