保温砖厂家分享常用几种保温砖的特性及制作工艺

       保温砖厂家分享常用几种保温砖的特性及制作工艺。轻质耐火材料是指气孔率很高而体积密度很低(一般小于1.3克每立方厘米)的耐火材料。主要有粘土轻质砖、轻质硅砖、高铝轻质砖、碱性轻质砖等。其采用耐火物料为原料结合可形成多孔结构的方法，如用可燃加入剂、膨胀剂、泡沫法、化学法和熔融喷吹法等。这种耐火材料由于具有多孔结构，故导热性低、隔热性好，也称隔热耐火材料。

　　轻质硅砖

　　轻质硅砖是以硅石为原料，采用燃烬加入物法制成的含二氧化硅在91%以上的多孔轻质砖，也可制成不烧制品。轻质硅砖的一些性能与致密硅砖相接近。其体积密度为0.9~1.10克每立方厘米；耐压强度为1.96～5.83MPa；导热性较低。350℃时导热系数为3.49~4.19W/(m*℃)；耐热震性有所提高；高温下有微小的残余膨胀。1450℃时的膨胀率小于0.2%。

　　轻质黏土砖

　　轻质黏土砖是含氧化铝为30%~46%的具有多孔结构的轻质耐火制品，是采用可塑泥料燃烬加入物制成的多孔制品。轻质黏土砖的体积密度为0.75~1.20克每立方厘米；耐压强度0.98~5.88MPa；300℃时导热系数为0.795~2.93W/(m*℃)；使用温度一般为900～1250℃，Z高使用温度为1200～1400℃。

　　轻质高铝砖

　　轻质高铝砖的氧化铝含量在48%以上，是以莫来石与玻璃相，或刚玉相与玻璃相为主要组成的具有多孔结构的耐火制品。其性能优于轻质硅砖和轻质黏土砖。采用工业氧化铝及高铝矾土等原料生产的轻质高铝砖和轻质刚玉砖，耐火度高达1800℃，Z高使用温度可达1650℃。

　　轻质混凝土

　　轻质混凝土是用轻质骨料的粉料，加胶结剂、外加剂配合制成混合料，直接浇注成具有多孔结构的整体式炉衬或制成多孔制品。除具有混凝土的特性外，它还具有绝热、保温和体轻等轻质材料所具宥的性能，并有一定的承重能力。加气耐火混凝土是用耐火材料、胶结剂和外加剂按比例配合，采用化学法制造的具有多孔结构的耐火混凝土。

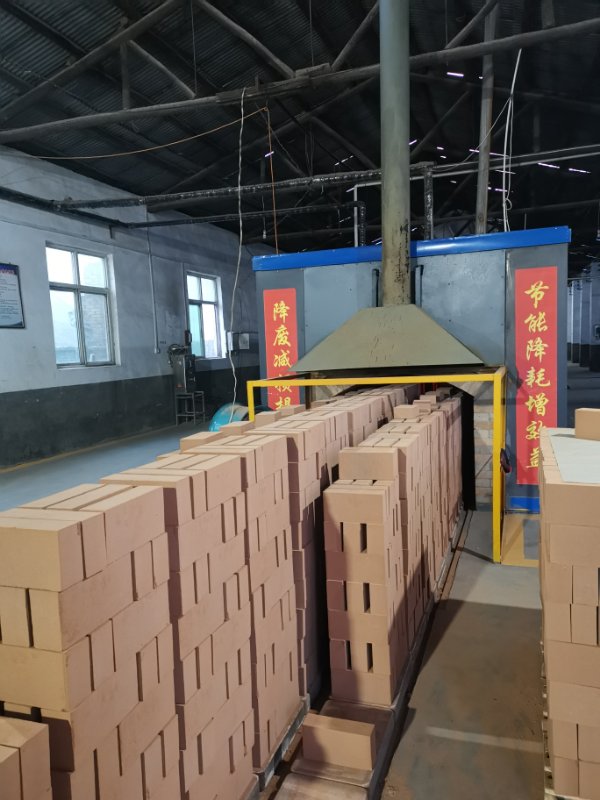

       瑞道耐材保温砖生产厂家主打耐工牌粘土轻质保温砖，高铝保温砖，莫来石聚氢隔热砖，高铝聚氢隔热砖，硅质保温砖，漂珠砖，珍珠岩保温砖，硅藻土保温砖等，实用于各种窑炉的隔热部位，有效地降D了能耗，为用户节省了一定的开资，也为世J环境攻坚战做出了一个耐材人应做的一份工作。

       更多有关保温砖的技术知识请持久关注保温砖厂家www.zzjlnc.cn
