粘土砖厂家讲解粘土砖在碳素焙烧炉的应用及施工标准。

粘土砖厂家讲解粘土砖在碳素焙烧炉的应用及施工标准。

碳素焙烧炉一般用气孔率低的致密粘土砖，由于气孔率低，可以抵抗焙烧产生的碳气化合物的侵蚀，所以碳素窑用粘土砖的要求标准相应高，近期电解铝行情表现平稳，炭素市场受到电解铝市场带动而价格有所下滑。当前电解铝行业依然受政策利好刺激，虽然电解铝有停和减产预期，但是时间得延续-2016年，2015年对于预焙阳极及煅烧焦需求有望保持稳定。短期内电解铝对炭素行业利好支撑仍将维持量价企稳的走势，炭素行业压力将不会增加，但基于全球经济增速放缓的背景下，电解铝行业对炭素行业的利好支撑或许会缩短时间，各方对后期行业状况的走势在信心方面略显不足。但目前原料石油焦市场依旧处于低谷当中，从成本方面予以铝用炭素支撑。

碳素焙烧炉的作用是将高压成型后的各种碳素制品，在隔绝空气的条件下，按规定的焙烧温度进行间接加热，以提高碳素制品的机械强度，导电性和耐高温的行能。

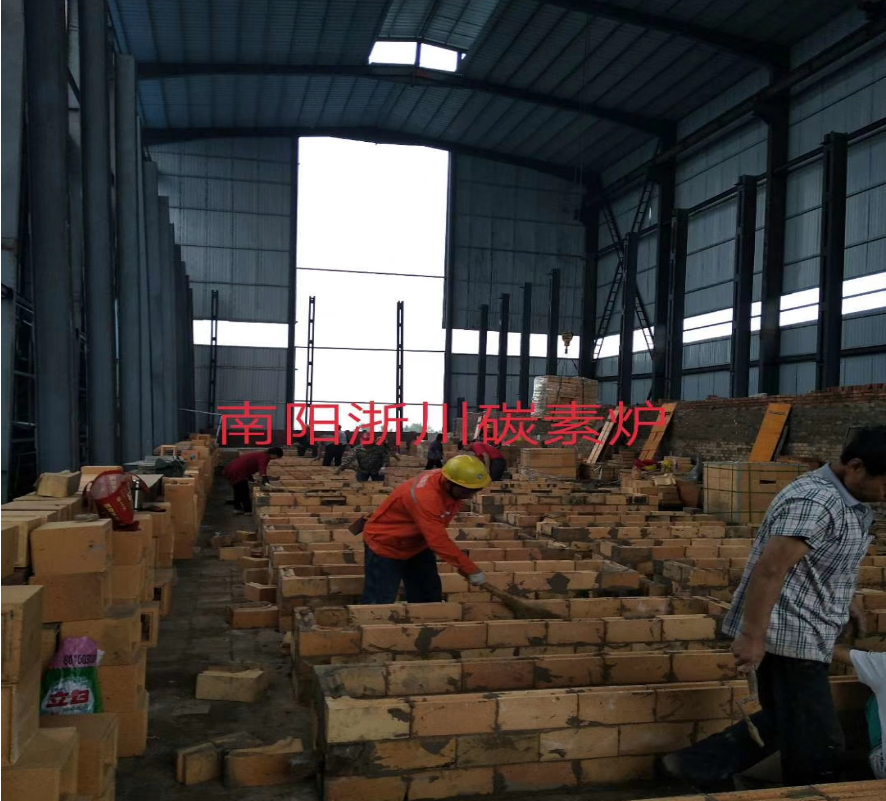

常见的碳素焙烧炉为连续多室的。连续多室碳素焙烧炉又分为密闭式和敞开式两种。密闭式焙烧炉又有带火井和不带火井的两种炉型。多室焙烧炉的各个炉室一般是并列排成两行。根据室数的多少，分成若干规格。

密闭式焙烧炉底部的砖墩与坑面砌体承受着上部砌体和焙烧制品的重量，上部的电极箱加热强，火井箱和燃烧嘴等部位的砌体，遭受到1400℃高温的作用与在每一个焙烧炉周期内温度变化的影响，因此，采用机械强度高荷重软化温度高、热稳定性较好的粘土砖来砌筑，采用隔热耐火材料砌筑可移动的盖炉。

碳素焙烧炉所需要的砌筑材料有以下几种： 粘土砖 粘土质隔热耐火砖 异形粘土砖 石棉板 粘土质耐火泥 水泥砂浆 硅酸盐水泥 黏土颗粒 矾土水泥 粘土质隔热耐火颗粒  看火孔及烧嘴砖等；其中粘土质耐火材料占据绝大部分，粘土质耐火砖有以下特点：粘土砖属于硅酸铝制品中的一个主要品种，是以粘土熟料做骨料、耐火软质粘土做结合剂制成的AL2O3含量为30%~48%的耐火制品。

耐火砖 是以粘土熟料为骨科，耐火粘土(软质粘土或半软质粘土)为结合剂制成Al2O3含量为30 %-48%的耐火材料，它是种用途广泛、产量高的耐火制品。粘土 制品性质在较大范围内波动，这是因为制品的化学组成及生产工艺的差别所致。

粘土 制品一般具有以下性质

(1)化学、矿物组成。Al2O3含量为30%～48%.SiO2含量为50%- 65%及少量碱金属、碱土金属氧化物Tio2,Fe2O3等。矿物组成一般为莫来石、方石英和石英、玻璃相。

(2)耐火度一般为1580～1750℃，随 Al 2O3,SiO2增大而提高，当低熔物杂质含量较多时，制品的耐火度显著降D。

(3)荷重软化温度约为1250～1450℃，其变化范围较宽。开始变形温度较低，与40%变形温度相差约200-250℃。

(4)线膨胀系数较低，20-1000度平均线膨胀系数为4.5-6× 10 -6/℃。其热导率亦较低。

(5)抗热震性良好，波动范围较大。1100℃水冷循环一般大于10次。这与黏土质制品的线膨胀系数较低、晶型转化效应不显著以及高温下的塑性有关。

(6)抗化学侵蚀性因其属弱酸性，具有较强的抗酸性渣侵蚀能力，对碱性物质侵蚀的抵抗能力较弱。

粘土制品属于酸性的耐火制品，随SiO2含量增加而酸性增强。它对酸性炉渣具有一定的抗侵蚀能力，而对碱性熔渣侵蚀的抵抗能力较差，因此黏土制品宜用作酸性窑炉的内衬。也用于高炉、热风炉、玻璃窑炭素焙烧炉等高温窑炉。

粘土耐火砖在高温下呈弱酸性，抗碱性熔渣侵蚀的能力稍差,但随Al2O3含量提高而增强。热稳定性较硅砖、镁砖等为好。

碳素焙烧炉是将高压成型后的各种碳素制品，在隔空条件下按规定的焙烧温度进行间接加热，从而达到改善制品的导电，导热性能，提高制品强度的一种热工设备。碳素焙烧炉按照其结构划分为炉底，侧墙，火道墙，横墙，炉顶和烟道。碳素焙烧炉普遍存在的问题是：负压漏风严重，运行不稳定，造成热损失大，制品合格率下降。针对这种情况我们使用的碳素焙烧炉用浇注料应该有足够的强度和质量，具有较高的热稳定性等。碳素焙烧炉用浇注料广泛应用在焙烧炉保温砖及烟道，焙烧炉炉底，焙烧炉炉面等部位。由于碳素材料生产窑炉有碳素原料电加热焙烧炉，半成品焙烧炉和石墨化炉等，在不同的窑炉中需要的耐火材料性能也不一样。

瑞道耐材粘土砖生产厂家主要生产加工销售抗酸侵粘土砖，低气孔粘土砖，致密型粘土砖，碳素窑砖用粘土砖，浇筑型粘土砖，粘土异型砖等粘土制品。有需要可关注公司官网www.zzjlnc.cn
