粘土耐火砖的制作工艺流程

粘土耐火砖的制作工艺流程主要包括以下几个关键步骤： 1. 原料准备 ‌粘土选择‌：选用优质粘土作为主要原料，这些粘土通常含有较高的Al₂O₃含量，以提高耐火砖的耐火度。同时，要避免选用含有过多碱性物质（如K₂O、Na₂O、CaO、MgO）和Fe₂O₃的粘土，因为这些成分会降低粘土的耐火度。 ‌熟料制备‌：将硬质粘土在回转窑中高温煅烧，制成粘土熟料。熟料应具有良好的化学稳定性和烧结性，吸水率控制在一定范围内，真密度达到要求。 ‌结合粘土制备‌：将软质粘土经过粗碎、干燥、细磨成粉，并可能调制成泥浆，以便在后续工艺中使用。 2. 配料与混练 ‌配比确定‌：根据制品的用途、质量要求、形状和尺寸等因素，确定熟料与结合粘土的配比。例如，对于高炉砖和钢包衬砖，熟料比例可能高达70%～90%。 ‌混合均匀‌：将熟料和结合粘土按比例混合，并在混练设备中充分搅拌，使泥料均匀，水分分布合理。有时还需加入适量的有机结合剂，如纸浆废液，以提高泥料的成型性能。 3. 成型 ‌成型方法‌：采用可塑法、半干法或振动成型等方法，将混练好的泥料制成所需形状的砖坯。成型过程中要控制成型压力，以保证砖坯的密度和强度。 ‌尺寸与外观‌：成型后的砖坯应具有正确的尺寸和外观，边角整齐，表面光滑。 4. 干燥 ‌干燥方式‌：将成型好的砖坯放置在干燥室内，通过自然干燥或热风干燥等方式去除砖坯中的水分。干燥速度应控制得当，以防止砖坯变形或开裂。 ‌干燥标准‌：干燥后的砖坯含水量应控制在2%以下，以便进行后续的烧成工艺。 5. 烧成 ‌烧成设备‌：将干燥后的砖坯放入高温窑炉中进行烧成。窑炉类型可能包括倒焰窑、隧道窑、梭式窑等。 ‌烧成过程‌：烧成过程中要控制升温速度和气氛条件，以保证砖坯发生充分的物理化学反应并烧结致密。烧成温度通常比结合粘土的烧结温度高100～150℃，一般在1330～1380℃之间。 ‌冷却阶段‌：烧成结束后进行冷却处理。在冷却过程中要注意控制冷却速度以防止制品产生裂纹或变形。 6. 质量检测与包装 ‌质量检测‌：对烧成后的粘土耐火砖进行质量检测包括外观尺寸、密度、强度、耐火度等指标以确保产品质量符合标准。 ‌包装与储存‌：合格的粘土耐火砖进行包装并妥善储存以备使用。 综上所述粘土耐火砖的制作工艺流程是一个复杂而精细的过程需要严格控制各个环节以确保产品质量。

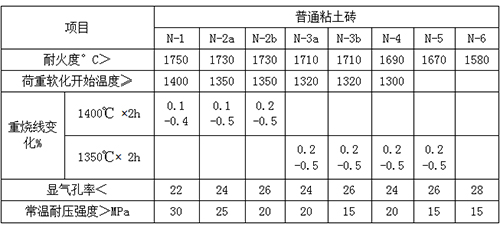

粘土砖理化指标：
