抗剥落高铝砖

 抗剥落高铝砖

编辑 瑞道耐材小编001 发布日期 2016-05-23

抗剥落高铝砖简称抗剥落砖或抗剥落耐火砖，瑞道耐材小编001为您介绍抗剥落高铝砖的性能及用途。

【产品介绍】

抗剥落高铝砖简称抗剥落砖或抗剥落耐火砖。采用高铝矾土熟料为主要原料，引入少量Zr02(因Zr02呈单斜和四方型之间的相变，可提高耐火砖的热震稳定性)，加入一定量的复台结合剂和添加剂，通过控制泥料的颗粒级配，经高压成型和高温烧成制得的。

【产品规格】

抗剥落高铝砖的标准规格尺寸为230*114*65mm,其他尺寸可根据图纸来图订做。

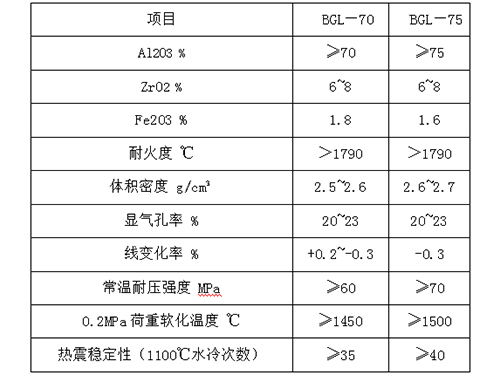

【产品理化指标】

【产品抗剥落性原理】

抗剥落高铝砖的抗剥落机理是由于引入Zr02后，其微观构特征决定了具有抗剥落性能。

(1)ZrO2集台体周围有明xian的微裂纹，该集合体与周围的刚玉、莫来石有明xian的间隙脱皮。

(2)发育良好ZrO2集台体呈柱状，在空间形成层状分布，Zr02之间有细小狭缝，其尺寸只有1一5pm，形成沟道结构。这中结构乱层迭加，迂回曲沂，有利于应力传递和分散。

(3)莫来石发育良好，呈纤维伏，与Zr02和刚玉等在空间交错存在，形成复台增强结构。显然，ZrSiO4在高温下分解时与周围的A1203反应，生成ZrO2与莫来石，Zr02晶体的存在阻止了纤维状莫来石晶体及板柱状刚玉的生长，并被其包裹.因此在Zr02周围呈乱层状态。

(4)岩相分析表明刚玉和莫来石结构的交错，Zr02间插其中，在周围存在微裂纹，较大Zr02晶体自身及周围有放射微裂纹。

【产品特性】

(1)耐火温度高.

(2)0.2MPA荷重软化温度大于1500度.

(3)抗热震性能优良，1100度水冷大于25次。

(4)常温耐石弓虽度高，大于60MPA.

(5)显气孔率低，高温体积稳定。

(6)抗剥落性能you良。

(7)抗化学侵蚀性好。

【产品用途】

抗剥落高铝砖广泛应用于我国新型干法窑、立波尔窑和湿法窑上，所用部位包括窑门置、上升烟道、冷却带、分解带、安quan带、过渡带、

冷却荆后墙和侧墙以及横梁弯顶。

【产品实拍】
