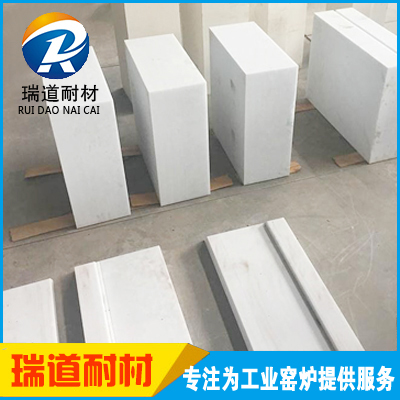

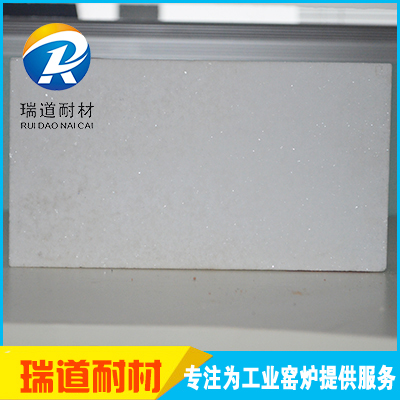

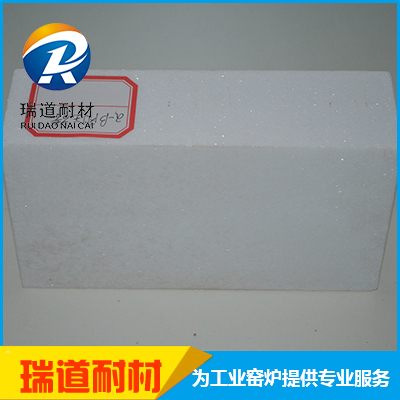

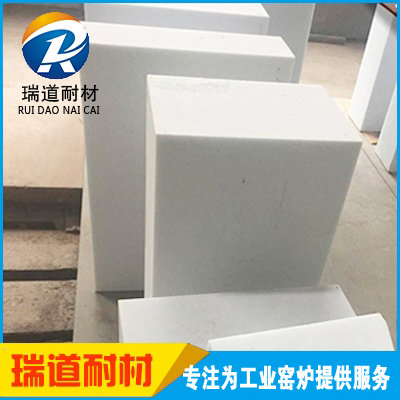

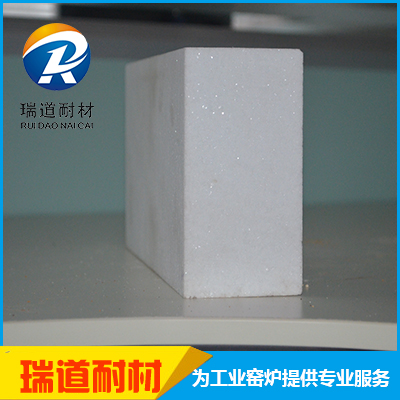

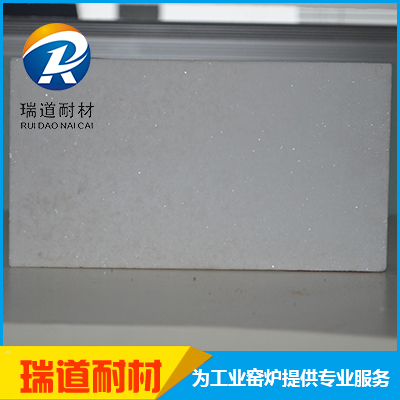

阿尔法贝塔砖（α-β砖）

电熔阿尔法-贝塔砖（α-β砖）是采用高纯煅烧氧化铝（95%以上）和少量的外加剂，配料后投入到三相电弧炉中，经2300℃以上的高温熔炼后浇铸到特制的铸型中，再进行保温退火后取出，取出的毛还砖经过精确的冷加工、预组装、检验之后成为符合客户需求的制品砖。

来电详询：18738123006

价格优势：地处耐材之乡河南新密，资源丰富，价格实在
售后优势：一对一跟踪服务，瑞道提供技术支持
供货优势：定制砖20-40天出窑，常用砖现货直发

在线询价

详细介绍

电熔阿尔法-贝塔砖（α-β砖）产品介绍

电熔阿尔法-贝塔砖（α-β砖）的生产工艺：

原料的处理

用电熔棕刚玉或白刚玉为原料时，需将熔块砸碎后拣选，除去棕刚玉块夹带的硅铁合金或其他杂质成分。白刚玉块应拣除呈片状结晶的高铝酸钠，以及其他低熔物，这些杂质矿物由于密度小，通常浮于刚玉熔块的表面，较易鉴别。刚玉中含有少量的有害成分，会使制品烧结不良或开裂，故在使用前应预先进行煅烧。末拣净的硅铁合金在500-1000度时氧化分解成Fe2O3和SiO2,含钛矿物氧化成TiO2（金红石）等，均产生较大的体积膨胀，经过预烧，使这些分解、氧化反应所带来的破坏应力消去在预烧过程中，避免在制品烧成时因为这些杂质矿物的反应产生膨胀而引起制品开裂。

破碎

电熔刚玉块体积较大，需先用落锤或其他方法砸碎，然后进行粉碎，按不同粒度筛分储存。电熔刚玉硬度大，细磨困难，故应采用球磨机或震动球磨机进行湿磨，达到<40um或更细<10um.颗粒料用电磁铁除铁，细磨粉料则采用酸洗除铁。

配料、混合和成型

颗粒配合应按紧密堆积原则，采用多级配比，减少中间颗粒，增加细粉量（含一定量超微粉），有利于提高制品的密度和烧结。加入一定量的结合剂，主要有磷酸铝、磷酸、磷酸铝铬、纤维素、纸浆废液等。其中有前途的是活性磷酸盐，近年来试用磷酸铵，取得较好的效过。泥料需混合均匀、水分约为3%-4%。经高压成型，获得致密砖坯。

烧成

电熔刚玉制品的纯度高，烧结难，需在高于1800度下烧成。烧成用窑视生产规模大小而定。小批量生产时，以高温间歇窑为宜，成批稳定生产时可用小型高温隧道窑。

电熔阿尔法-贝塔砖（α-β砖）的理化指标：

电熔阿尔法-贝塔砖（α-β砖）以α-Al2O3与β-Al2O3晶相为主，含量各约50%，产品结晶致密，在1350度以下，对玻璃液的抗侵蚀性优良，因此被广泛应用在玻璃窑炉工作池及以后部位，通常使用部位是溜槽、唇砖、闸板砖等。

电熔阿尔法-贝塔砖（α-β砖）是采用高纯煅烧氧化铝（95%以上）和少量的外加剂，配料后投入到三相电弧炉中，经2300℃以上的高温熔炼后浇铸到特制的铸型中，再进行保温退火后取出，取出的毛还砖经过精缺的冷加工、预组装、检验之后成为符合客户需求的制品砖。

公司主要产品有α-βAl₂O₃、α-Al₂O₃、β-Al₂O₃制品及AZS-33#、36#、41#锆刚玉制品等熔铸耐火材料。对于AZS吊砖、浮法玻璃用α-βAl₂O₃唇砖、U型槽砖等异型产品具有先进的技术水平和成熟的生产经验。产品行销各地，并出口到美国、意大利、法国、德国、英国、韩国、印度、阿曼、阿联酋、巴基斯坦、越南、印尼等二十多个果家。

可来图定制加工异型电熔砖。联系电话：18738123006（VX）

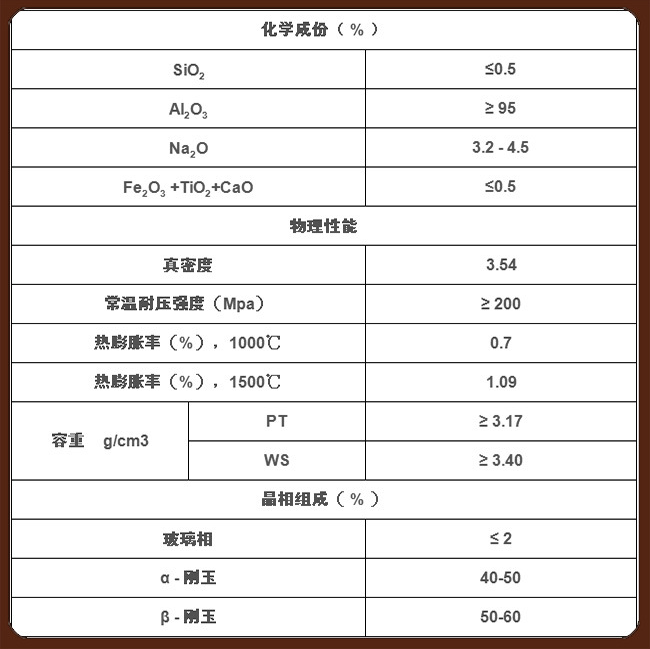

电熔阿尔法-贝塔砖（α-β砖）砖理化指标
