粘土砖在使用中为啥收缩的那么厉害？

发布日期：2019-11-13 作者：瑞道耐材点击：

　　粘土砖在使用中为啥收缩的那么厉害？这个原因一直困扰着用户，因为严重的收缩会引起整个炉子的结构变化，是相当危险的。

　　粘土砖是一种以中国的粘土砖Al2O3含量一般多在40%以上，Fe2O3含量小于2.0～2.5%。配料中熟料为65～85%，结合粘土为35～15%。将粉碎的结合粘土和磨细的熟料混磨，再与颗粒熟料一起配制成半干泥料，高压成型，在约1400℃下烧成，性能较好。粘土砖在高温下呈弱酸性，抗碱性熔渣侵蚀的能力稍差，但随Al2O3含量提高而增强。热稳定性较硅砖、镁砖（见镁质砖）等为好。

　　由于粘土原材料的质量不好，含鋁量达不到40%以上，烧结温度达不到1370°C以上，这个产品的结构性，耐压强度，荷软温度都有所偏差，故而在窑炉工作中只要温度超过了粘土砖ji限温度，产品就会出现不同的收缩变形，熟料的加入量小的话，粘土砖的气孔率就会高，也影响产品的使用效g，因此粘土砖看是简单易懂，制作起来的讲究相当大，z容易的事情有时候就要一丝不苟的去坚持做好，才可以w美。

　　【产品介绍】

　　粘土砖是以钻土熟料为骨料，耐火钻土(软质砧土或半软质砧土)为结台剂制成的a12o3含量在30%-48%的耐火砖，它是耐火到到行业中使用广泛、产量较多的耐火制品。

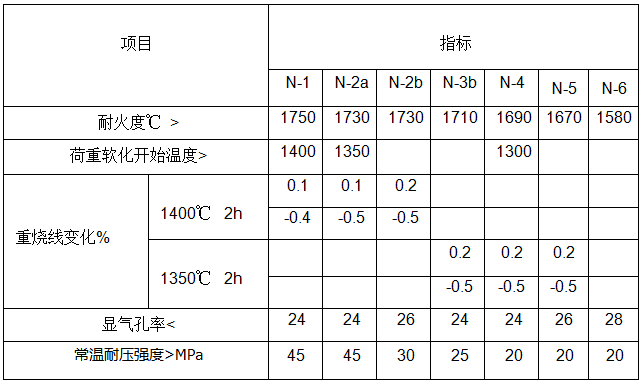

　　【产品特性】

　　(1)化学矿物组成为AL2O3,S102和少量碱金属，高温生晶泪为莫来石、方石英、石英和玻璃相。

　　(2)耐火温度在1580-1750摄氏度，杂质含量越多，耐火温度越低。

　　(3)荷重软化温度在1250-1450摄氏度，变化范围较广。

　　(4)常温耐压强度高。

　　(5)抗热震性良好，1100度水冷循环大于10次。

　　(6)抗化学侵蚀，抗酸性能力大于抗碱性能力。

　　(7)热导率低，热膨胀系数小。

　　【产品用途】

　　粘土砖主属于酸性耐火砖，随sio2含量增加而增强因此多用于酸性窑炉的内衬材料，也可用于高炉、热风炉、玻璃窑、碳素焙烧炉等高温窑炉。
