| 咨询热线 18738123006 13526764005 |
| 咨询热线 18738123006 13526764005 |
企业名称：郑州瑞道耐材有限公司
联系人：孟伟锋
电话：0371-69961817
手机：18738123006
13526764005
地址：河南省新密市中强光年城市广场3号楼1312房间
网址：www.zzjlnc.cn

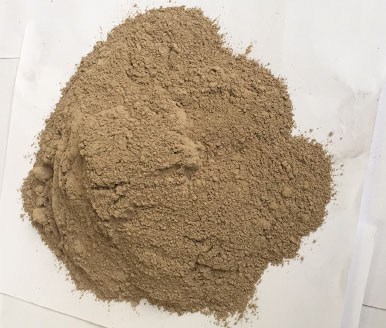

高铝质泥浆又叫高铝火泥,选用高铝熟料为原料，配用结合剂，按照一定比例配比，经混合均匀搅拌制成。其作用就是配合高铝砖砌筑使用，有时也充当填缝料。高铝质耐火泥浆根据所砌筑部位的砖体成分及使用要求来决定Al2O3含量及高铝熟料粒度的大小，更好的配合高铝砖使用，抵抗气体及熔渣的侵蚀。
一、高铝泥浆理化指标
项目 | LN-55 | LN-65 | LN-75 | LN-65P | LN-75P | LN-85P | LN-90P | |
Al2O3，% ≥ | 55 | 65 | 75 | 65 | 75 | 85 | 90 | |
耐火度，℃ ≥ | 1760 | 1780 | 1780 | 1780 | 1780 | 1780 | 1800 | |
常温抗折粘结强度，Mpa ≥ | 110℃干燥后 | 1 | 2 | |||||
1400℃×3h烧后 | 4 | 6 | — | |||||
1500℃×3h烧后 | — | 6 | ||||||
0.2Mpa荷重软化温度，T2/℃ ≥ | — | 1400 | 1600 | 1650 | ||||
加热永JIU线变化率，% | 1400℃×3h烧后 | -5—+1 | — | |||||
1500℃×3h烧后 | — | -5—+1 | ||||||
粘接时间，min | 1-3 | |||||||
粒度，% | ＜1.0mm | 100 | ||||||
＞0.5mm | 2 | |||||||
＜0.075mm | 50 | 40 | ||||||
二、高铝质耐火泥浆使用注意事项
1、根据所用耐火砖配用相对应的耐火泥浆。
2、按照比例添加水或结合剂，不可过稠。
3、添加水或结合剂之后要搅拌均匀。
4、砌筑时按照要求涂抹厚度，均匀适宜。
5、制作好的泥浆尽快使用，如出现硬化则不能再使用。
6、存放时，做好防水防潮工作，避免泥料结块，影响使用效G。
在线咨询
