高铝砖如何提高质量使整个高铝砖在使用中得到稳定性的标准

高铝砖如何提高质量使整个高铝砖在使用中得到稳定性的标准，在国内的高温工业窑炉使用高铝砖的情况来看，有很多窑炉都采用了高纯度的高铝砖，高铝砖的质量直接影响了炉内衬的使用效G，那么对于这种特殊的情况，高铝砖的质量提高迫在眉睫，瑞道耐材技术部不断地革新技术性问题，不断改良高铝砖的制作工艺，在时间经验中总结了一整套的高铝砖制作配方工艺，在实际生产中起到了质地变化，从而让高铝砖的质量提高了很多指标。

高铝砖的性能质量如何提高？

高铝砖用以水铝石和高岭石为主要矿物组成的高矾土作原料。高铝砖泥料通常采用粗、中、细三级配料。粗颗粒上限通常为2～3mm，加入量为40%～50%（对于异型制品，粗颗粒上限可降2～1mm）1～0.1mm的中间颗粒加入量以10％～20％为宜；〈0.1mm的细粉加入量应控制在40%～50％。　　

制造耐火高铝砖一般采用软质粘土，这种材料具有较好的可塑性，因此制造高铝耐火砖通常采用软质粘土作结合剂。但是粘土中的游离SiO2与高铝矾土熟料中的游离Al2O3在1200℃下发生二次莫来石化反应，产生较大的体膨胀，硅的气孔率增大，强度降D。因此，配料中粘土粉的加入量以不超过5％为宜。

如果取消高铝砖制品烧后易产生龟裂，外观质量不好，而且给物料处理带来一定困难。但是，高铝砖细粉加入量过多，不仅成型困难，而且易产生裂纹，烧成收缩较大，废品率增加。因此，细粉加入量以40～50％为宜。一般说来，中间颗粒加入量以10%为宜。中间颗粒既不起组颗粒的骨架作用，也不是细粉的烧结作用。因此，中间颗粒的加入量通常限制在Z低数量。但是，不能全部取消中间颗粒。

生产实践表明，适当增大高铝砖粗颗粒尺寸和数量可提高泥料的堆积密度，且易于成型。烧成时，物料周围的二次莫来石化反应较弱，易于烧结。但是，放大高铝砖颗粒尺寸也有一定限度。如果放大到4～5mm，易产生缺边掉角现象，且组织组织均匀程度受到影响。所以，Z大颗粒尺寸以3mm为宜。

高铝砖配料中加入细粉有利于坯体烧结、增加制品的密度。由于细粉在烧结时产生的烧成收缩可以减弱或抵消二次莫来石化反应所产生的体积膨胀，所以加入细粉甚为必要。此外，可采用高铝矾土微粉作结合剂；或将高铝矾土微粉与粘土粉按一定比例配制，制备合成莫来石作结合剂。用这些结合剂皆可制得无二次膨胀的高铝砖。

如何改善高铝砖的韧性？

耐工牌高铝砖韧性与抗热震性，也是高铝耐火砖产品的性能之一，也是属于相辅相成的关系。改善高铝砖韧性的方法：采取一定的措施，使高铝砖形成某种显微结构，产生耗能机制，阻碍裂纹扩展，提高高铝砖的韧性。下面由河南耐火材料厂家为大家简单分析一下高铝砖的增韧问题。

耐工牌高铝砖中存在结构缺陷，固有气孔和裂纹，在外力作用下，裂纹容易起动，又缺乏耗能机制，易发生脆性断裂，对高铝砖的增韧途径可以对显微结构进行控制，减小裂纹的尺寸，控制杂质和气孔的数量及分布等。也可以通过增加能量耗散机构和设置障碍，阻止裂纹扩展。相变增韧、显微裂纹增韧等都可产生耗能机构，弥散第二相颗粒，可使裂纹扩展遇到障碍，发生裂纹偏转增韧。

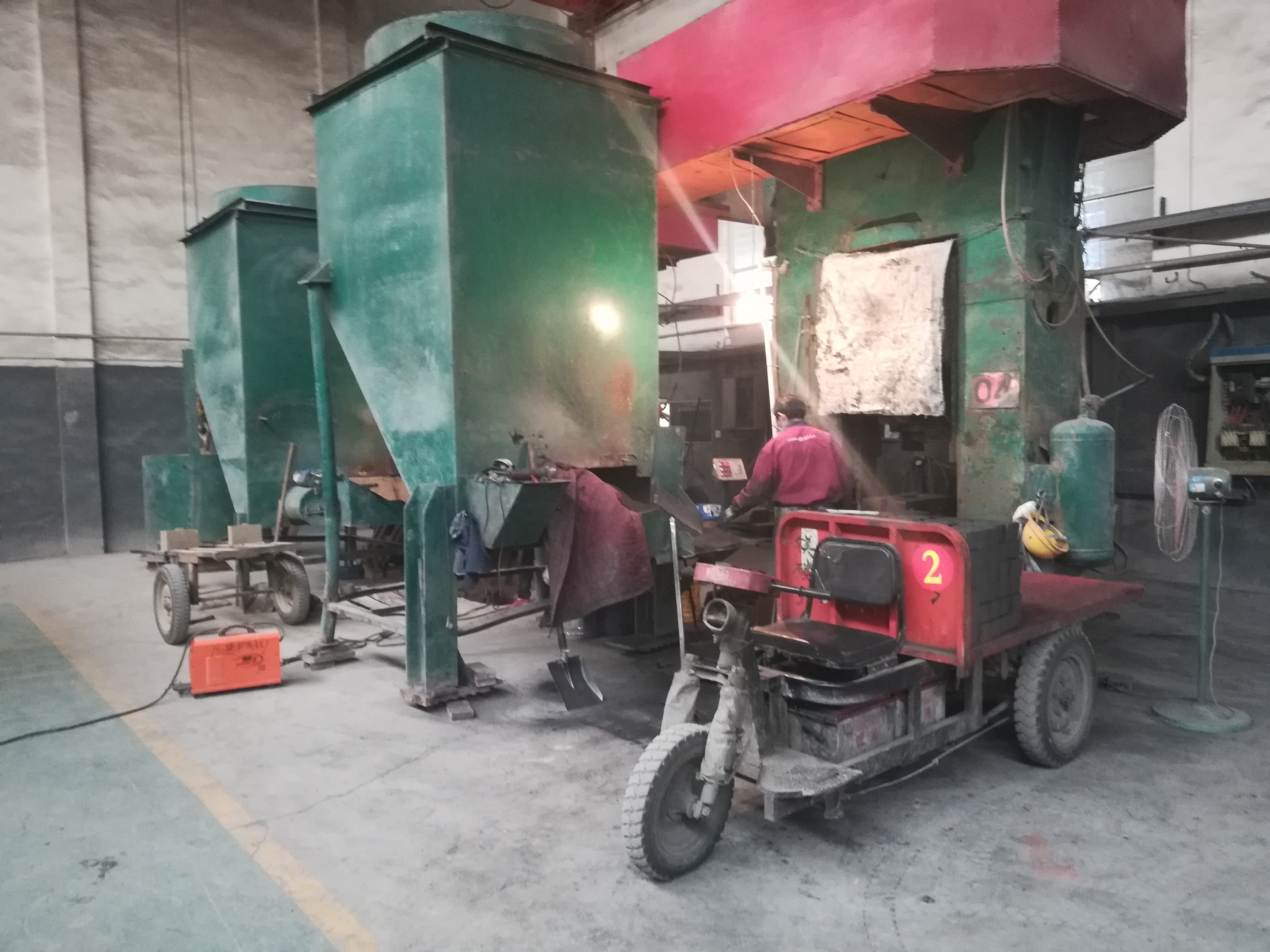

一块质量好的高铝砖其从原材料筛选，制粉，骨料，混料，机制成型，烧结，降温，包装一系列的工艺都需要精心把握，每一个环节都需要用心去实施产品的质量关把握，从而使耐工牌高铝砖合格出厂，只有好的质量，才会有市场，一个品牌在市场的占据量取决于过硬的产品质量，瑞道耐材的主导思想就是做好自己的应该做的，致力于高质量的耐工牌产品而努力开拓进取。

更多关于高铝砖的 知识请持久关注高铝砖厂家www.zzjlnc.cn
